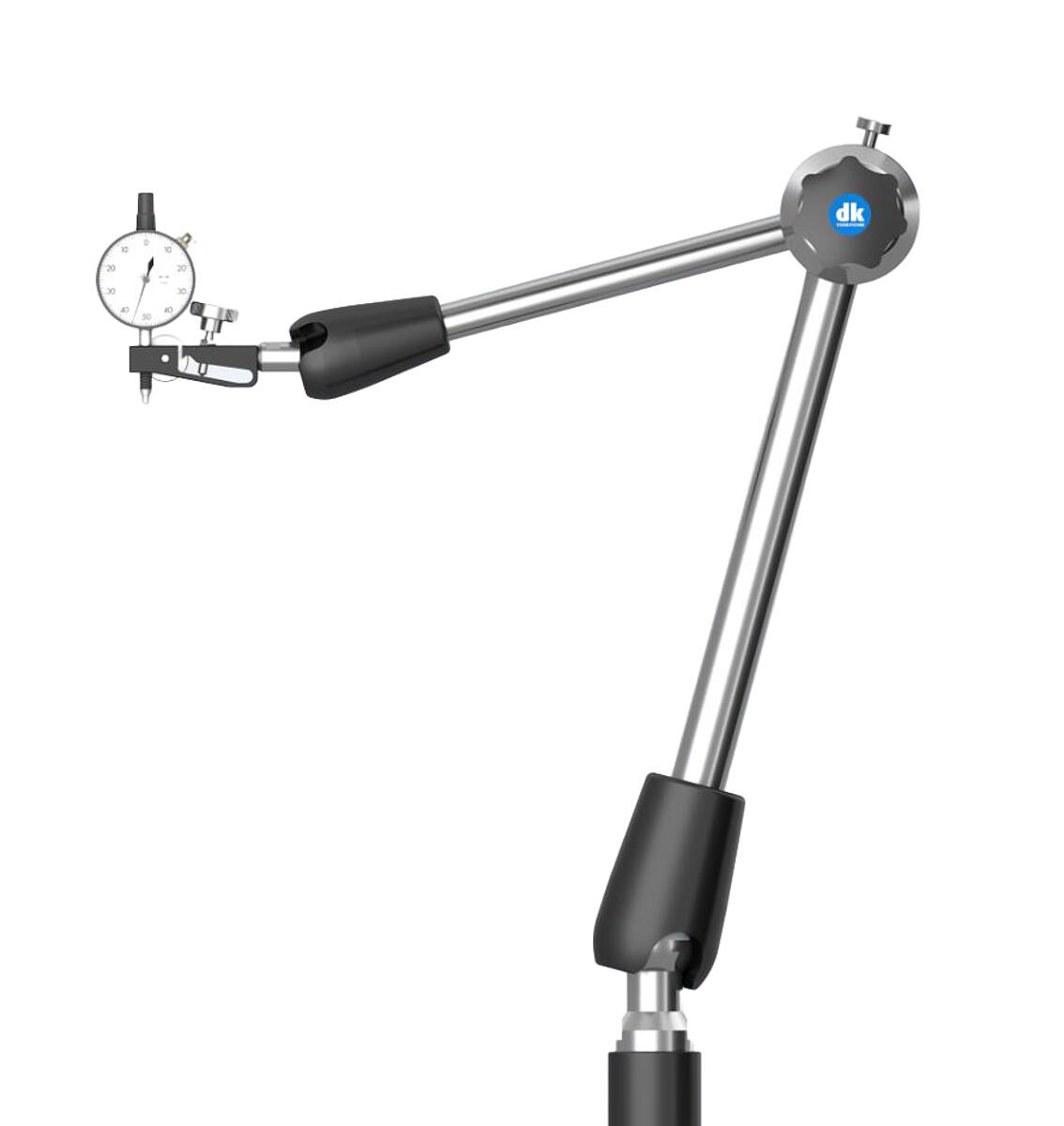

Des articulations sphériques massives et des bras en acier longs et robustes pour les applications avec des rayons d’action particulièrement importants viennent compléter la gamme dk des articulations de serrage 3D et établir un standard industriel élevé. Qu’ils soient utilisés comme supports de comparateurs avec aimant de commutation extra fort ou qu’ils soient équipés d’autres pieds de montage et de porte-instruments ou porte-pièces pour les opérations de positionnement les plus diverses, les produits de

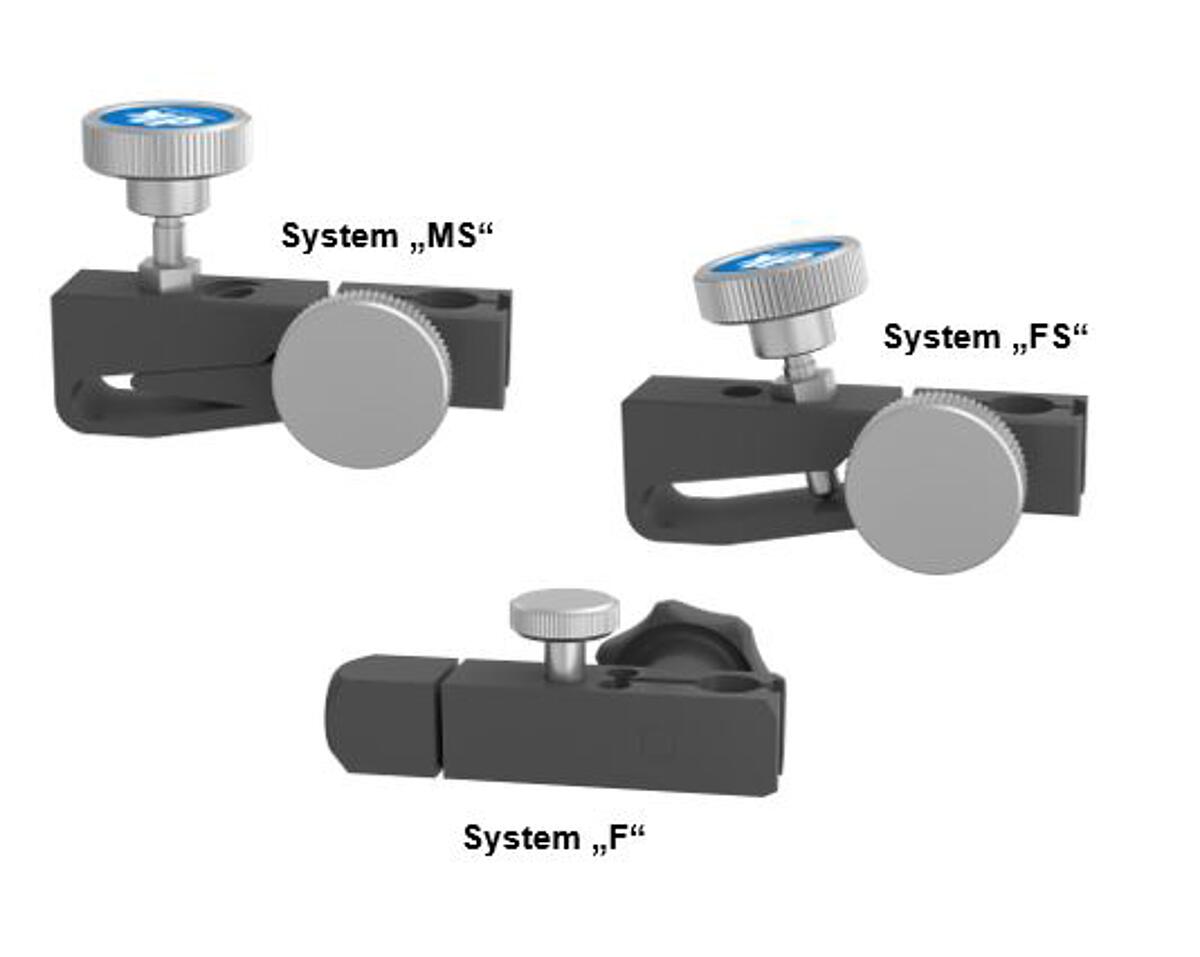

la gamme ChromLine assurent les tâches de maintien de manière fiable, rapide et sans jeu avec une portée extrêmement élevée et une précontrainte réglable individuellement. Nota : Plage standard « F » : 1,4 mm/tr pour les tâches simples ; en 2 parties avec axePlage fine « FS » : 0,6 mm/tr pour des mesures de 0,01 mm ; en 1 partie, donc sans jeu permanentPlage micro « MS » : 0,1 mm/tr pour des mesures de 0,001 mm ; en 1 partie, donc sans jeu permanentRayon d’action : de la bille au support de comparateur
| Order number | Désignation | Exécution | Rayon d'action | Magnet | Contenu | Price (EUR) | |
|---|---|---|---|---|---|---|---|
| DK--242143-F | Support de mesure ChromLine M-CL-480-1000-F | Réglage fin sans jeu ; noix de serrage massive et particulièrement grande ; précontrainte réglable | 480 | 1000 N | Base / Aimant 245013 Structure / Noix de serrage 242041 Élément de fixation / Support de comparateur 246038 | 544,00 € MwSt. |
|
| DK--242143-FS | Support de mesure ChromLine M-CL-480-1000-FS | Micro-réglage sans jeu ; noix de serrage massive et particulièrement grande ; précontrainte réglable | 480 | 1000 N | Base / Aimant 245014 Structure / Noix de serrage 242051 Élément de fixation / Support de comparateur 246038 | 616,00 € MwSt. |
|
| DK--242143-MS | Support de mesure ChromLine M-CL-480-1000-MS | Réglage fin ; noix de serrage massive et particulièrement grande ; précontrainte réglable | 480 | 1000 N | Base / Aimant 245013 Structure / Articulation de serrage 242041 Elément de fixation / Support de comparateur 246018 | 662,00 € MwSt. |
|

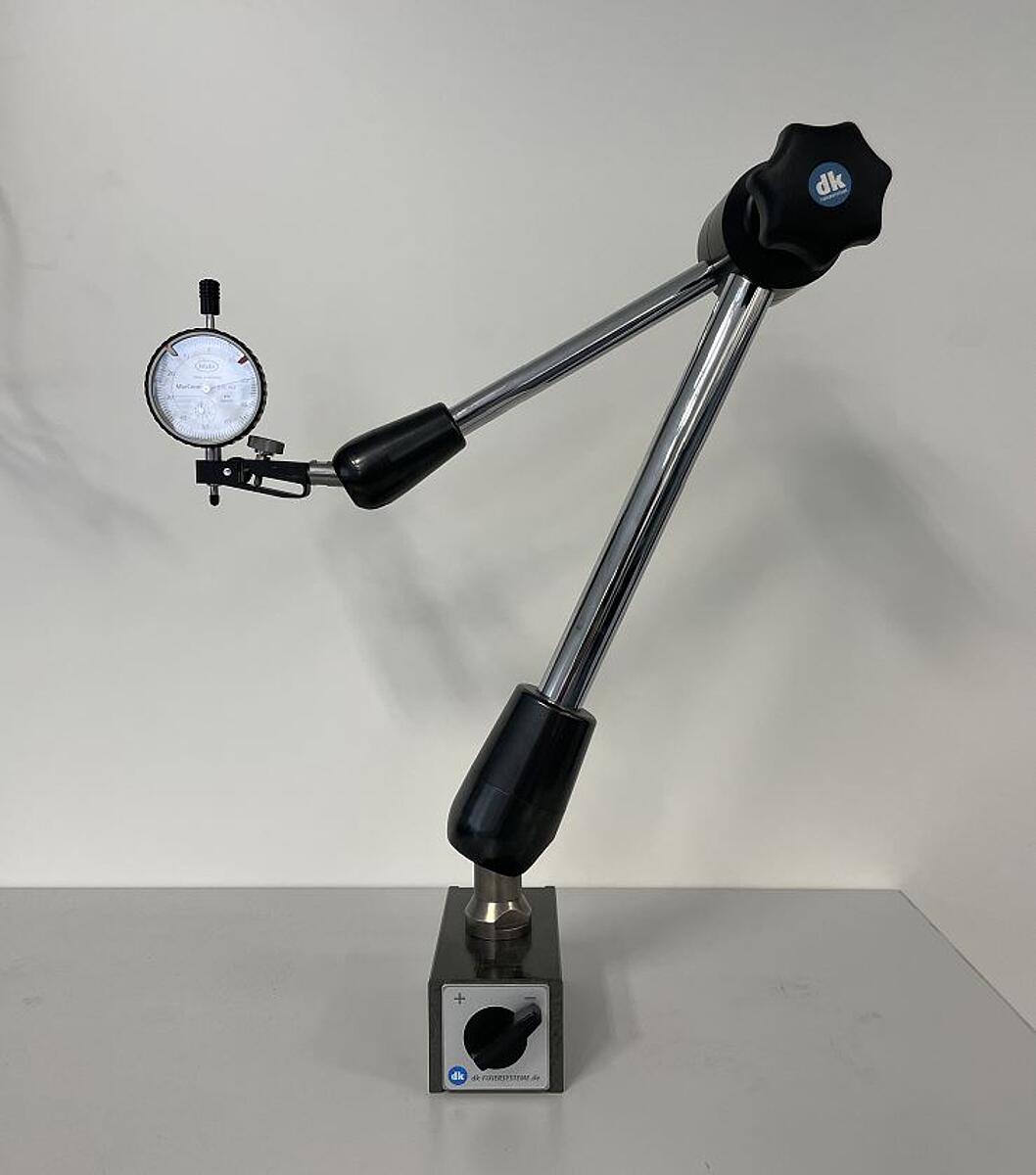

| DK--242154-F | Support de mesure ChromLine M-CL-640-1500-F | Réglage fin sans jeu ; noix de serrage massive et particulièrement grande ; précontrainte réglable | 640 | 1500 N | Base / Aimant 245013 Structure / Articulation de serrage 242041 Elément de fixation / Support de comparateur 246028 | 842,00 € MwSt. |
|
| DK--242154-FS | Support de mesure ChromLine M-CL-640-1500-FS | Micro-réglage sans jeu ; noix de serrage massive et particulièrement grande ; précontrainte réglable | 640 | 1500 N | Base / Aimant 245014 Structure / Articulation de serrage 242051 Elément de fixation / Support de comparateur 246018 | 914,00 € MwSt. |
|
| DK--242154-MS | Support de mesure ChromLine M-CL-640-1500-MS | Réglage fin ; noix de serrage massive et particulièrement grande ; précontrainte réglable | 640 | 1500 N | Base / Aimant 245014 Structure / Articulation de serrage 242051 Elément de fixation / Support de comparateur 246028 | 960,00 € MwSt. |
|
