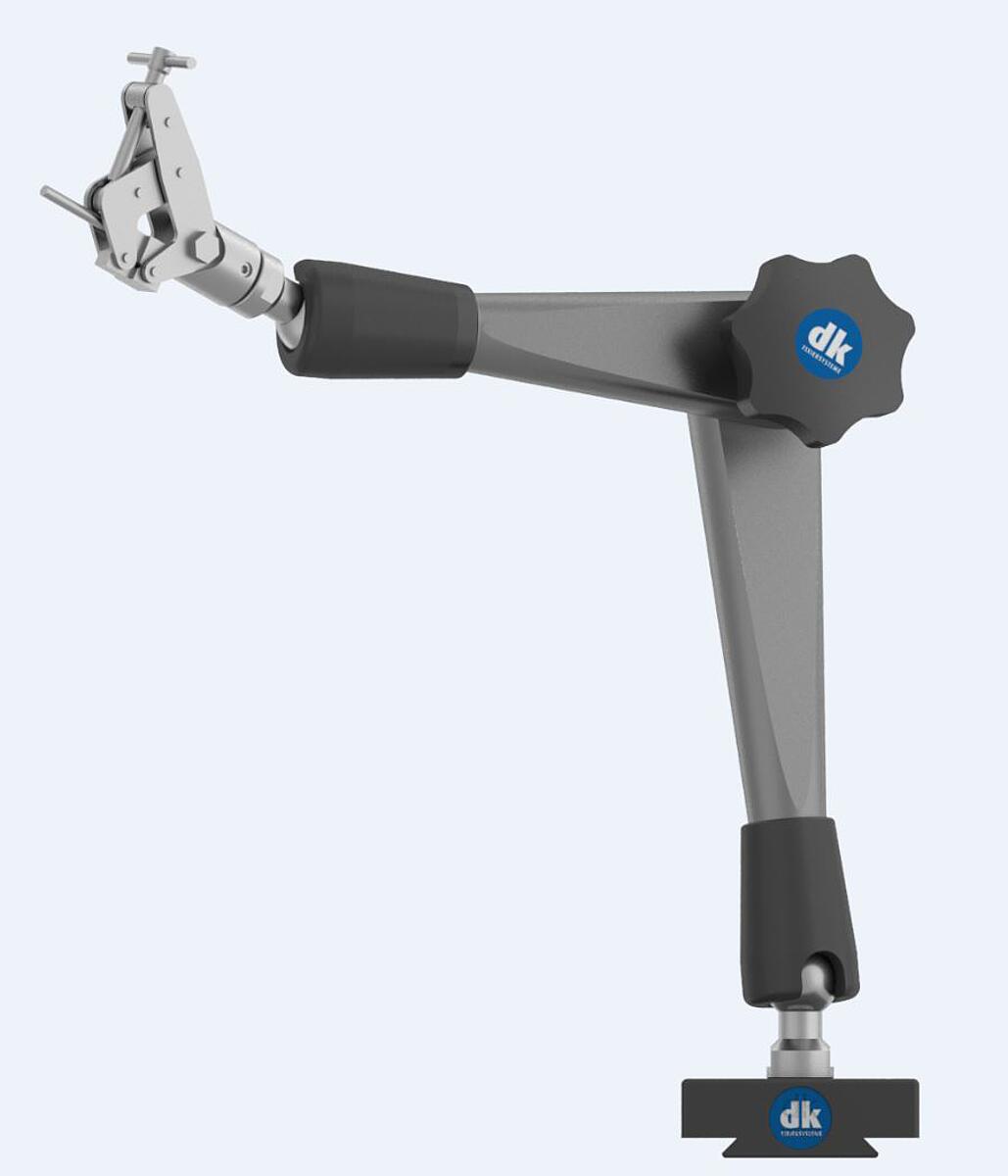

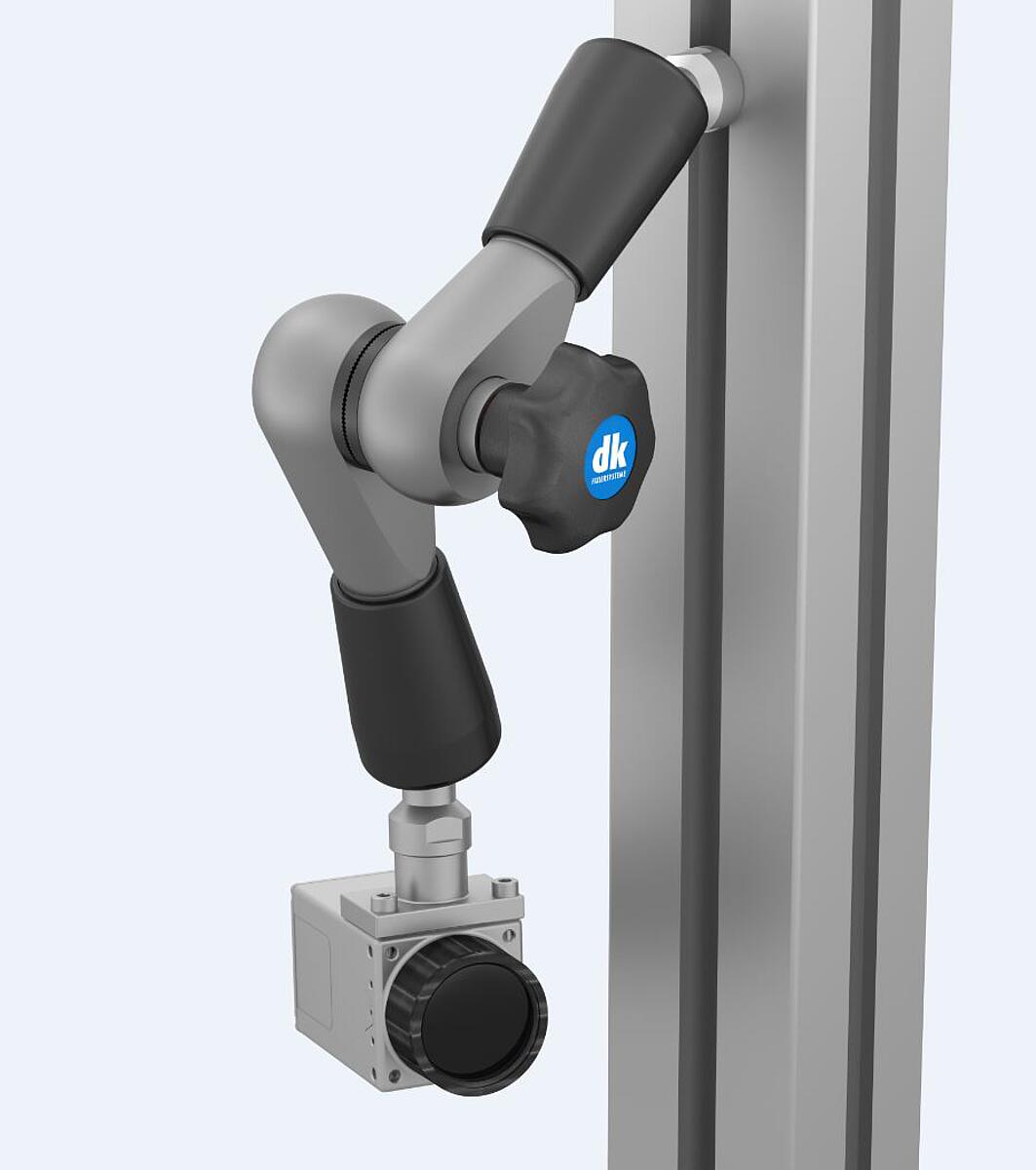

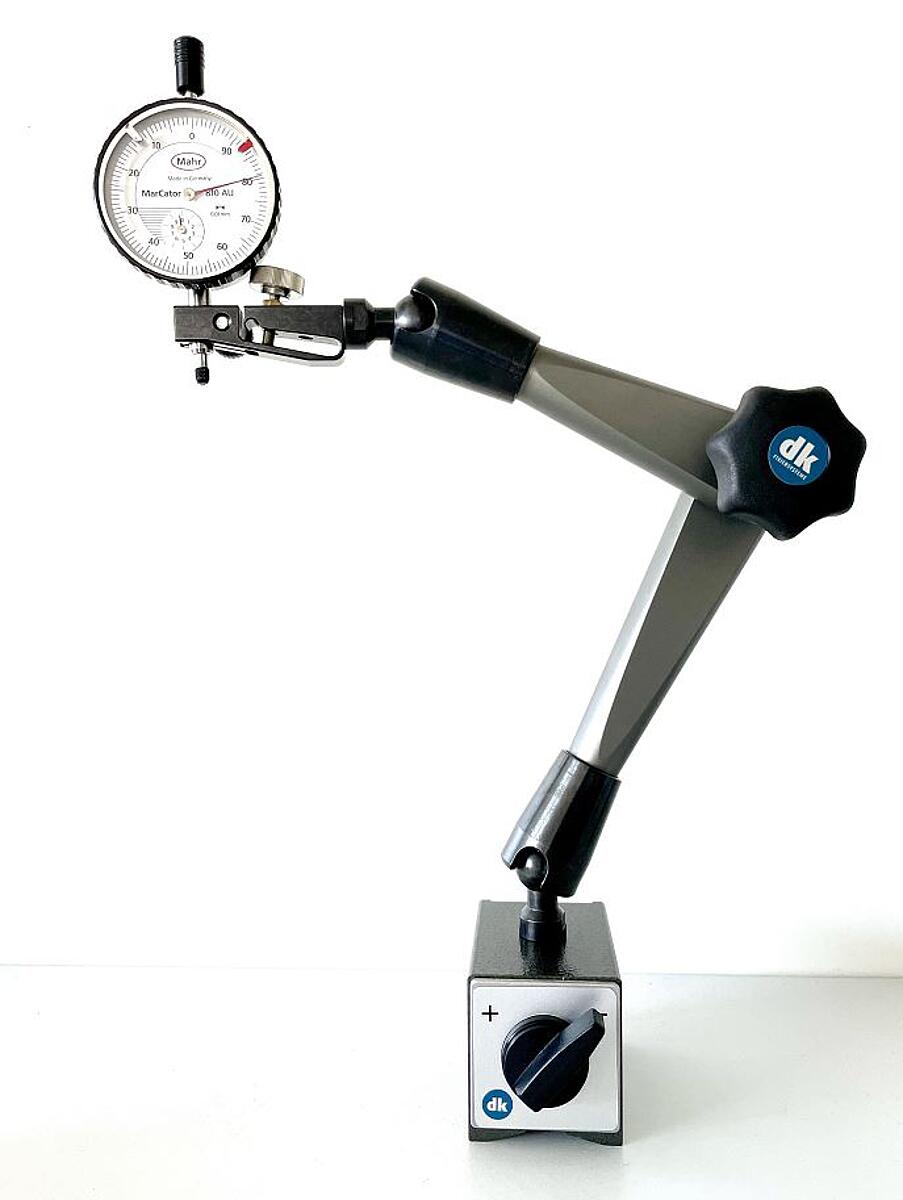

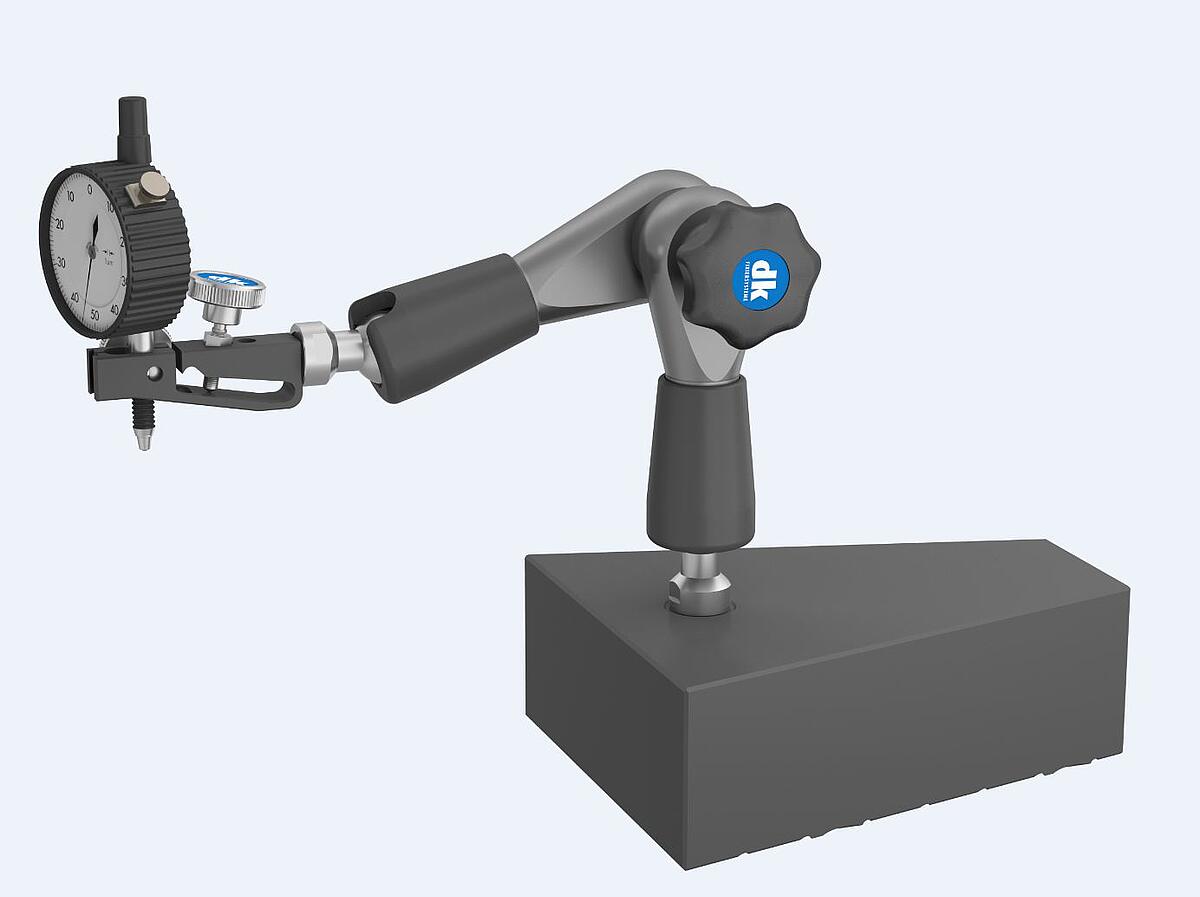

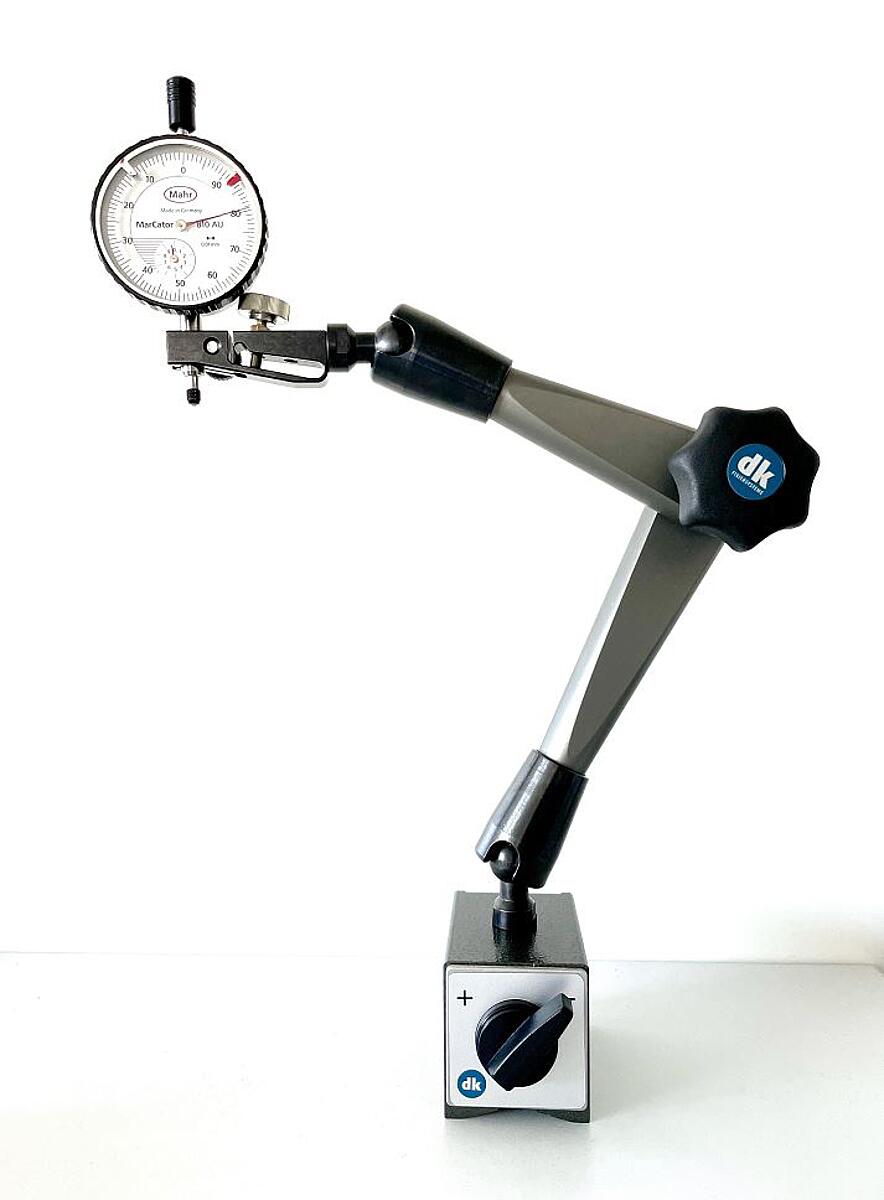

Cette gamme se caractérise par un principe de serrage progressif et des articulations sphériques extra larges sur des bras articulés massifs. La gamme VarioLine offre aux clients OEM exigeants la possibilité de personnaliser la taille des billes, le coloris du raccord fileté et le type de poignée. Des interfaces très spécifiques telles que les adaptateurs à remplacement rapide SWA5 et SWA8 du système modulaire dk pour la métrologie sont également disponibles ici.
Nota : Plage standard « F » : 1,4 mm/tr pour les tâches simples ; en 2 parties avec axePlage fine « FS » : 0,6 mm/tr pour des mesures de 0,01 mm ; en 1 partie, donc sans jeu permanentPlage micro « MS » : 0,1 mm/tr pour des mesures de 0,001 mm ; en 1 partie, donc sans jeu permanentRayon d’action : de la bille au support de comparateur
| Numéro de commande | Désignation | Exécution | Rayon d'action | Force magnétique | Contenu | Prix (EUR) | |
|---|---|---|---|---|---|---|---|
| DK--244112-F | Support de mesure VarioLine M-VL-225-750-F | Réglage fin ; très grande taille ; serrage progressif | 225 | 750 N | Base / Aimant 245013 Structure / Noix de serrage 244030 Élément de fixation / Support de comparateur 246038 | 464,00 € TVA |
|
| DK--244112-FS | Support de mesure VarioLine M-VL-225-750-FS | Réglage fin sans jeu ; très grande taille ; serrage progressif | 225 | 750 N | Base / Aimant 245013 Structure / Noix de serrage 244030 Élément de fixation / Support de comparateur 246028 | 536,00 € TVA |
|
| DK--244112-MS | Support de mesure VarioLine M-VL-225-750-MS | Micro-réglage ; très grande taille ; serrage progressif | 225 | 750 N | Base / Aimant 245013 Structure / Articulation de serrage 244030 Elément de fixation / Support de comparateur 246018 | 582,00 € TVA |
|
| DK--244133-F | Support de mesure VarioLine M-VL-345-1000-F | Réglage fin ; très grande taille ; serrage progressif | 345 | 1000 N | Base / Aimant 245012 Structure / Articulation de serrage 244010 Elément de fixation / Support de comparateur 246038 | 528,00 € TVA |
|
| DK--244133-FS | Support de mesure VarioLine M-VL-345-1000-FS | Réglage fin sans jeu ; très grande taille ; serrage progressif | 345 | 1000 N | Base / Aimant 245012 Structure / Noix de serrage 244010 Élément de fixation / Support de comparateur 246028 | 600,00 € TVA |
|
| DK--244133-MS | Support de mesure VarioLine M-VL-345-1000-MS | Micro-réglage ; très grande taille ; serrage progressif | 345 | 1000 N | Base / Aimant 245012 Structure / Noix de serrage 244010 Élément de fixation / Support de comparateur 246018 | 646,00 € TVA |
|
