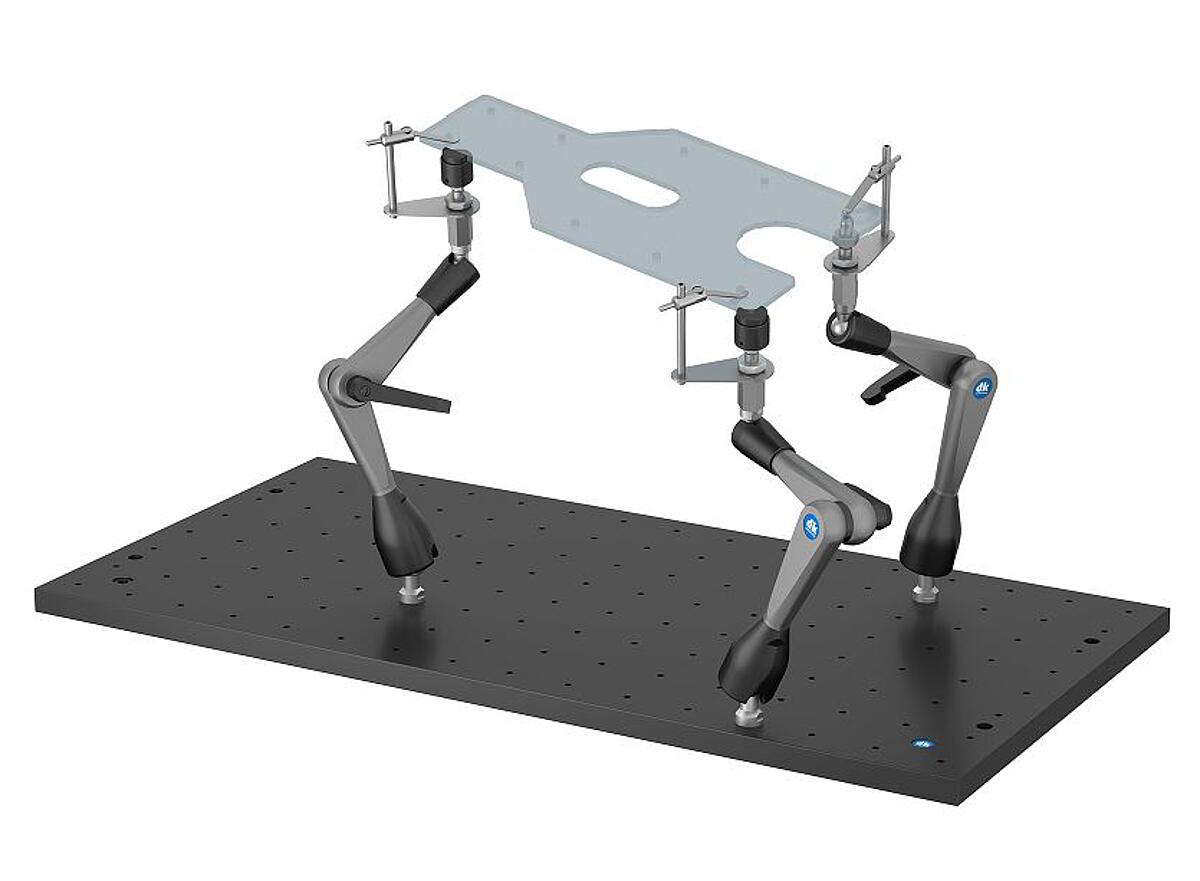

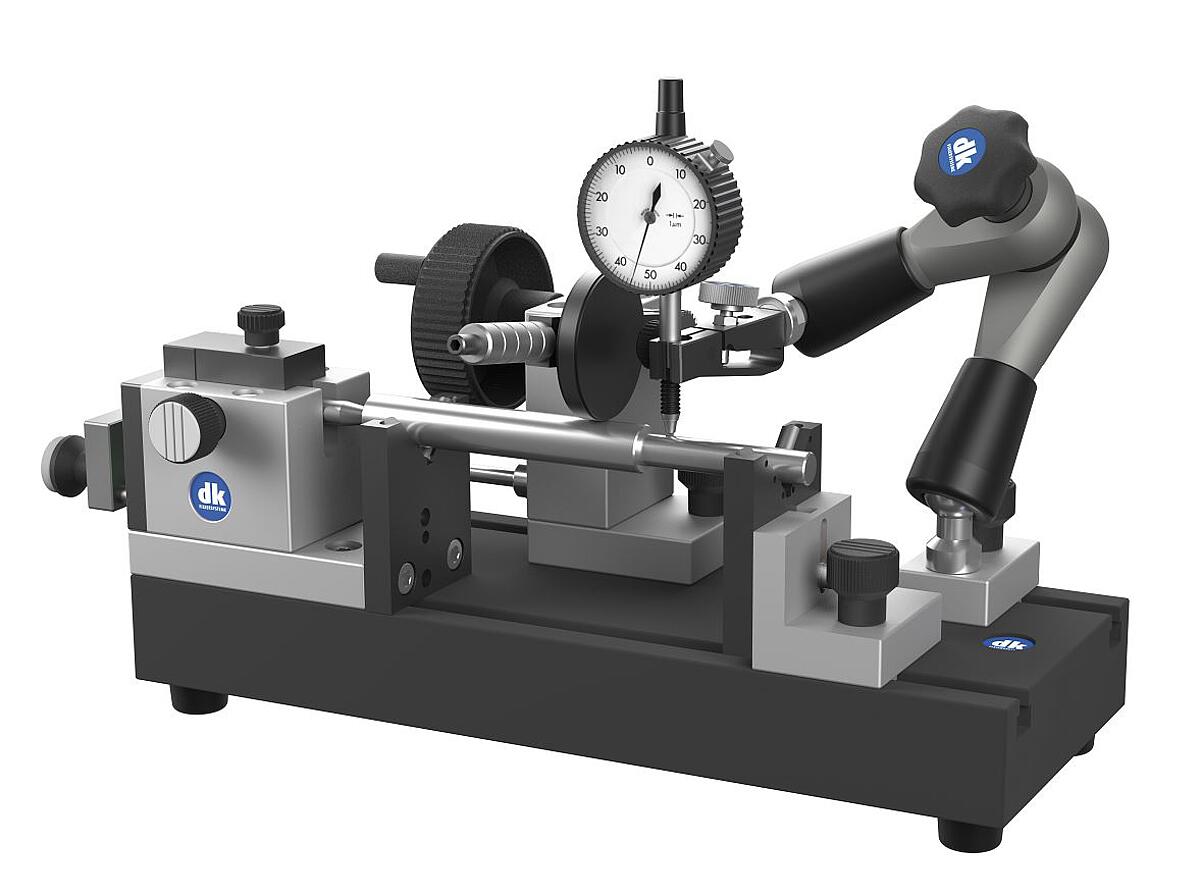

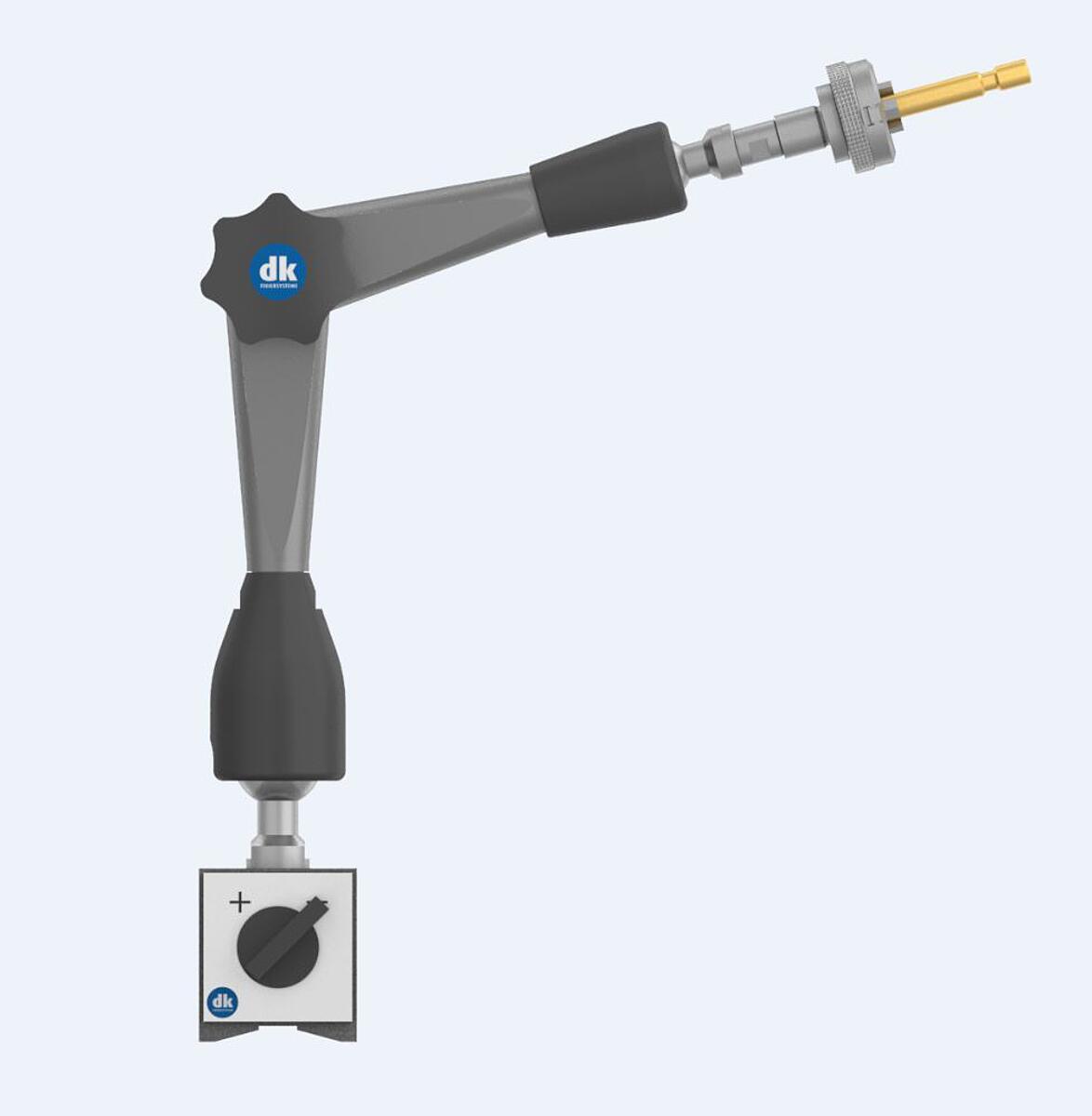

La gamme TurnStopLine se caractérise par deux points forts techniques : le verrouillage positif de l’articulation centrale à l’aide d’une paire de rondelles à pas fin et l’élargissement logique de la sphère de base de la grande articulation de serrage. Cette fixation parfaitement rigide est nécessaire lorsque la saleté ou les lubrifiants réduisent l’adhérence dans l’environnement de production. Les applications spéciales, telles que la fixation à long terme d’éléments
de vision ou de capteurs ainsi que les applications de fixation de mesure exigeantes, requièrent également cette technologie. Nota : Plage standard « F » : 1,4 mm/tr pour les tâches simples ; en 2 parties avec axePlage fine « FS » : 0,6 mm/tr pour des mesures de 0,01 mm ; en 1 partie, donc sans jeu permanentPlage micro « MS » : 0,1 mm/tr pour des mesures de 0,001 mm ; en 1 partie, donc sans jeu permanentRayon d’action : de la bille au support de comparateur
| Order number | Désignation | Exécution | Rayon d'action | Force magnétique | Contenu | Price (EUR) | |
|---|---|---|---|---|---|---|---|

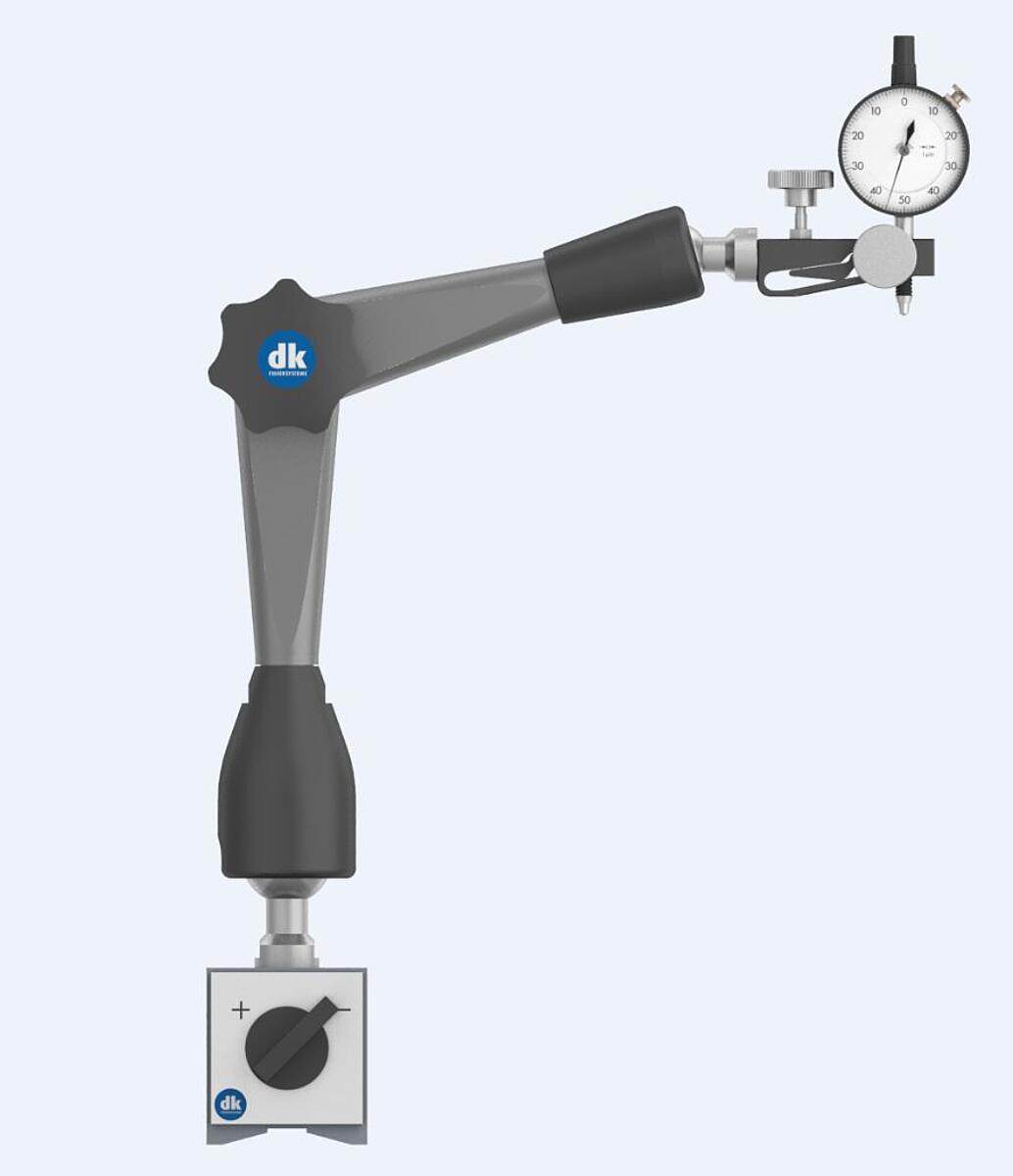

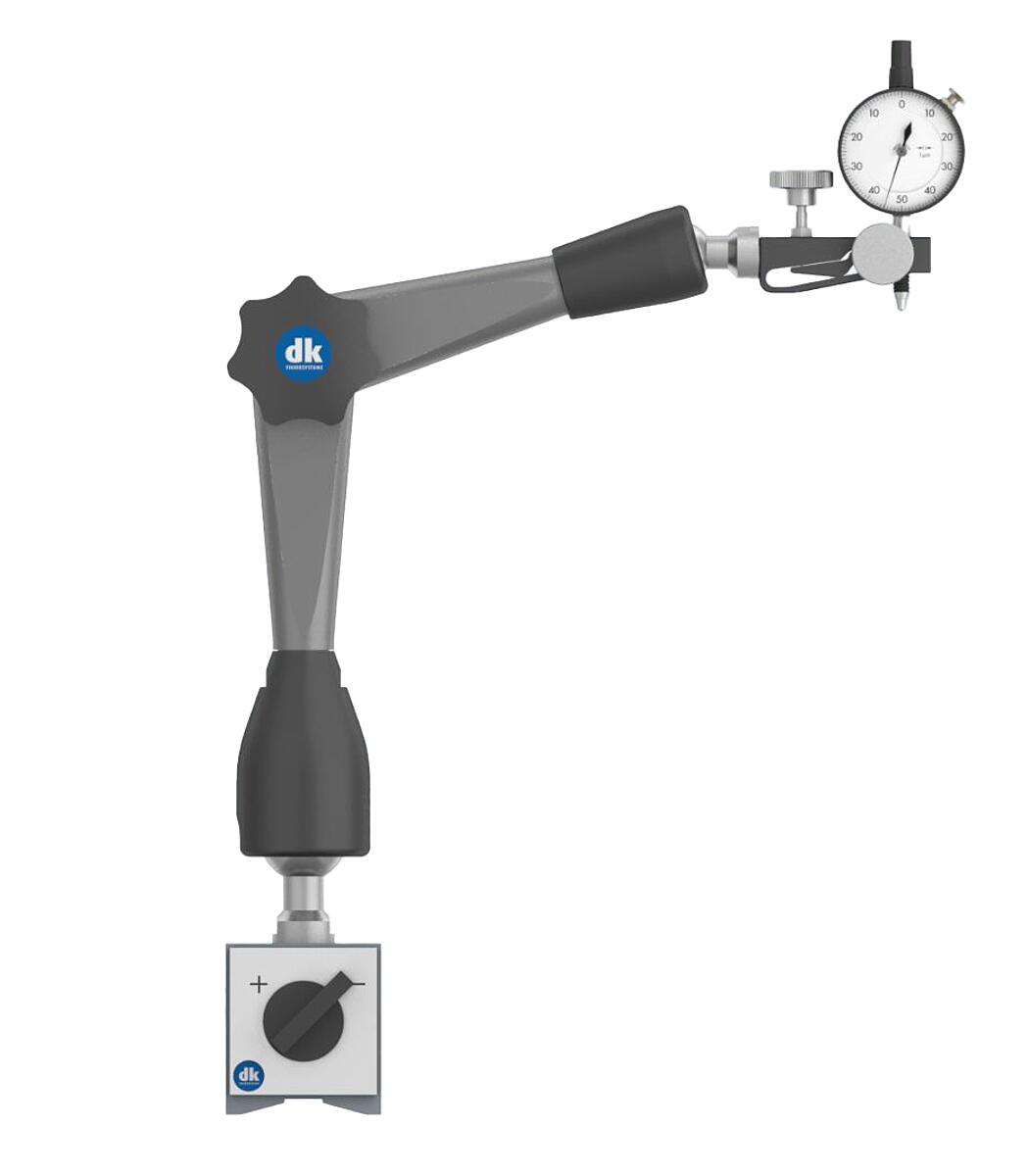

| DK--241112-F | Support de mesure TurnStop M-TS-230-750-F | Réglage fin sans jeu ; très grande taille ; technologie TurnStop ; serrage progressif | 230 | 750 N | Base / Aimant 245012 Structure / Noix de serrage 241010 Élément de fixation / Support de comparateur 246028 | 674,00 € MwSt. |
|
| DK--241112-FS | Support de mesure TurnStop M-TS-230-750-FS | Micro-réglage sans jeu ; très grande taille ; technologie TurnStop ; serrage progressif | 230 | 750 N | Base / Aimant 245012 Structure / Noix de serrage 241010 Élément de fixation / Support de comparateur 246038 | 746,00 € MwSt. |
|
| DK--241112-MS | Support de mesure TurnStop M-TS-230-750-MS | Réglage fin ; très grande taille ; technologie TurnStop ; serrage progressif | 230 | 750 N | Base / Aimant 245013 Structure / Noix de serrage 241030 Élément de fixation / Support de comparateur 246018 | 792,00 € MwSt. |
|
| DK--241133-F | Support de mesure TurnStop M-TS-350-1000-F | Réglage fin sans jeu ; très grande taille ; technologie TurnStop ; serrage progressif | 350 | 1000 N | Base / Aimant 245013 Structure / Noix de serrage 241030 Élément de fixation / Support de comparateur 246038 | 778,00 € MwSt. |
|
| DK--241133-FS | Support de mesure TurnStop M-TS-350-1000-FS | Micro-réglage sans jeu ; très grande taille ; technologie TurnStop ; serrage progressif | 350 | 1000 N | Base / Aimant 245012 Structure / Articulation de serrage 241010 Elément de fixation / Support de comparateur 246018 | 850,00 € MwSt. |
|
| DK--241133-MS | Support de mesure TurnStop M-TS-350-1000-MS | Réglage fin ; très grande taille ; technologie TurnStop ; serrage progressif | 350 | 1000 N | Base / Aimant 245013 Structure / Articulation de serrage 241030 Elément de fixation / Support de comparateur 246028 | 896,00 € MwSt. |
|
