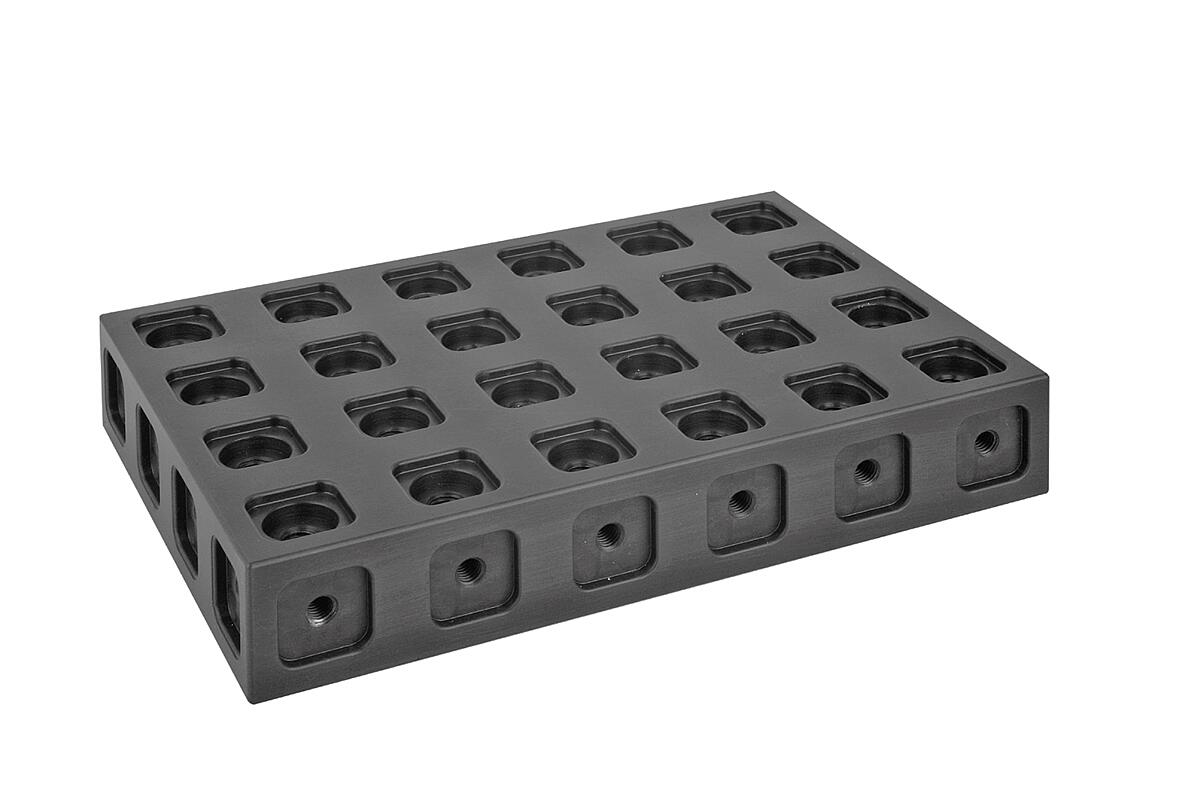

Quadersäulen mehrreihig

Quaderplatte mit Raster 25 mm. Vierkant Steckaufnahme zur verdrehsicheren Fixierung der Modulelemente mit Anschlußgewinde M 6, stirnseitig M 5. Für kleinere Aufspannungen auch als Grundplatte geeignet.

Werkstoff: Aluminium hartbeschichtet.

Bestellnummer L B Bezeichnung Gewicht M M1 H Preis (EUR)
DK--360100 50 100 Quadersäulen mehrreihig 0.288 M 6 M 5 25 181,00
DK--360300 50 150 Quadersäulen mehrreihig 0.432 M 6 M 5 25 206,00
DK--360400 50 200 Quadersäulen mehrreihig 0.575 M 6 M 5 25 255,00
DK--360500 50 250 Quadersäulen mehrreihig 0.72 M 6 M 5 25 304,00
DK--360600 50 500 Quadersäulen mehrreihig 1.44 M 6 M 5 25 573,00
DK--360900 100 200 Quadersäulen mehrreihig 1.3 M 6 M 5 25 465,00
DK--361600 200 300 Quadersäulen mehrreihig 3.6 M 6 M 5 25 1.084,00

CAD Daten

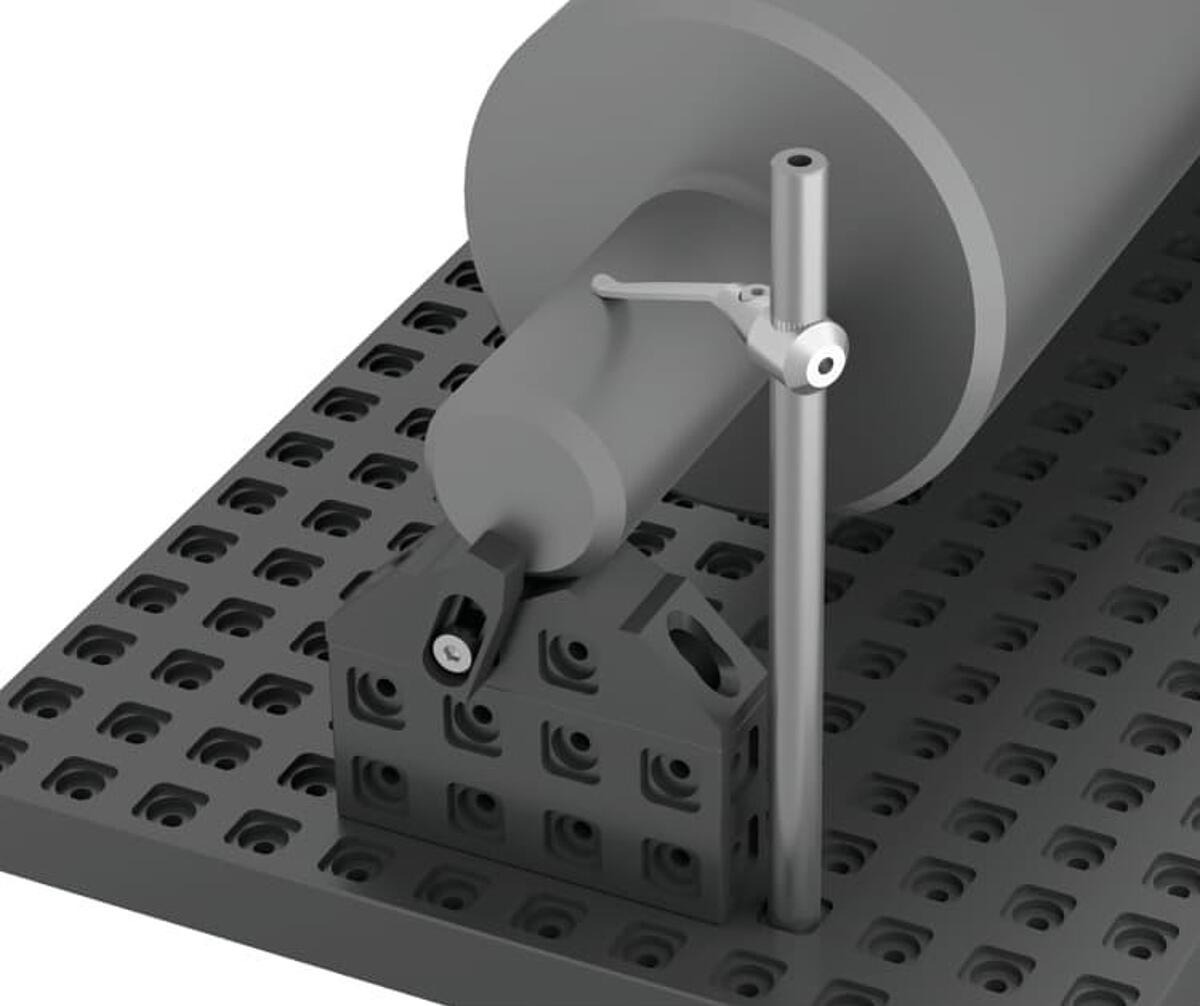

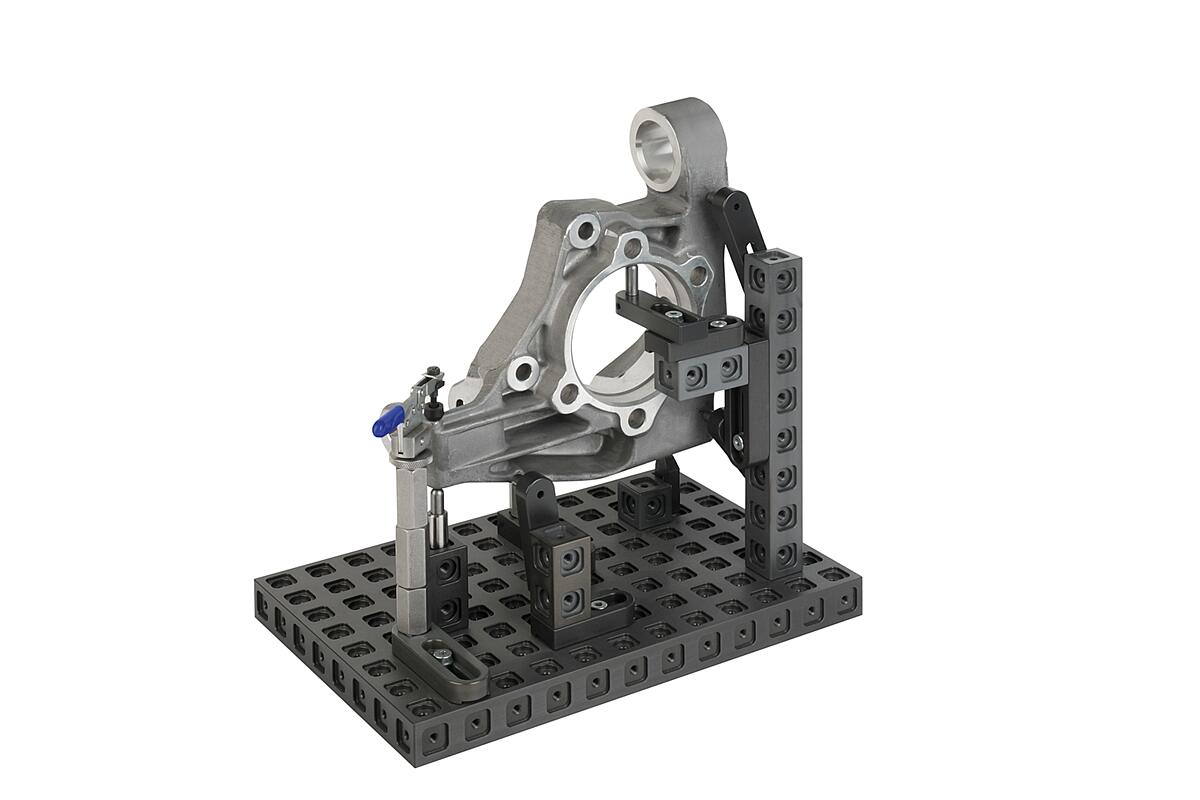

Anwendungsbeispiele
