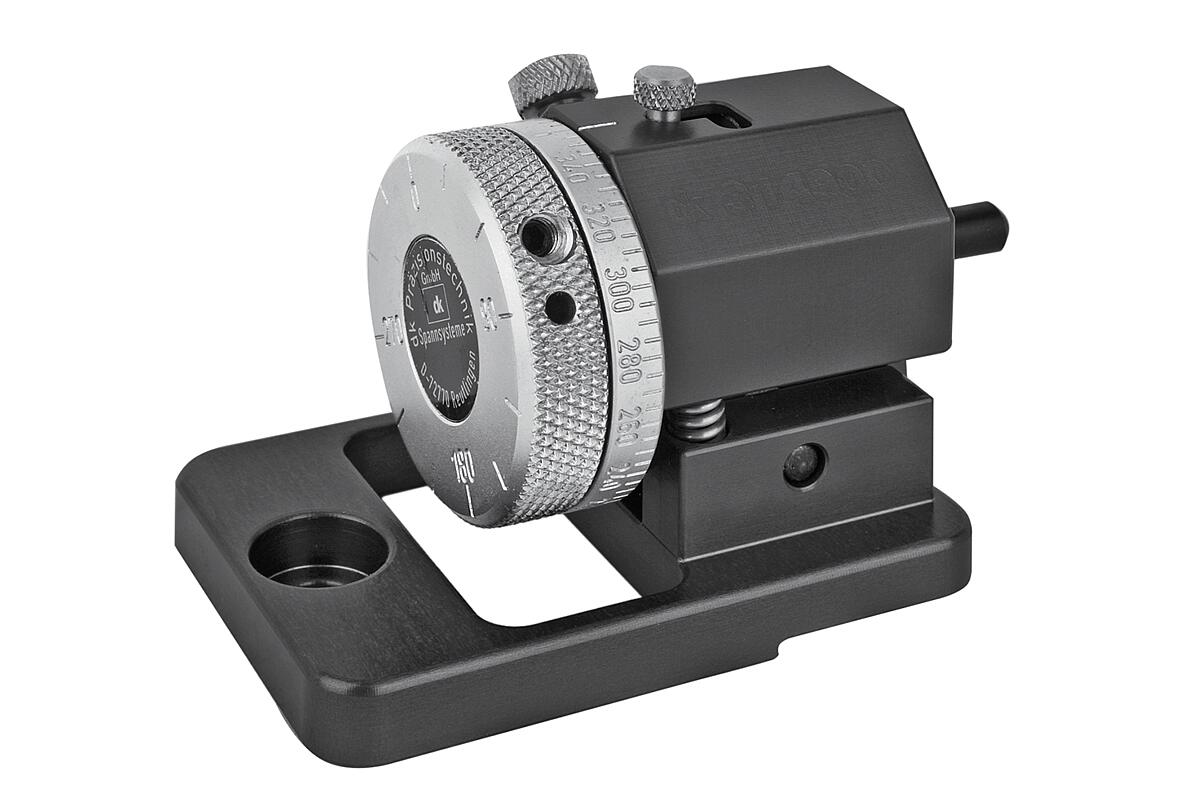

Drehschwenkaufnahme mit Feineinstellung und Raster

Spindel stufenlos drehbar, jede 30° gerastert und in jeder Drehposition klemmbar. Mit SWA5-Anschluss für viele Spannelemente wie Mini-Backenfutter und Kleinteilespanner. Position der Rastung und horizontale Lage der Spindel können durch Feinjustierung ausgerichtet werden. Montage auf Zahnschiene oder Messtisch.

Werkstoff: Aluminium hartbeschichtet / Edelstahl.

Lieferumfang: Mit Nutenstein und Befestigungsschraube für Montage auf Zahnschiene. Bedienwerkzeug.

Bestellnummer L B Bezeichnung Gewicht H1 SETKL SETST SCHWENK H Preis (EUR)
DK--314900 60 40 Drehschwenkaufnahme 0.31 23 - 1 0 42 567,00
