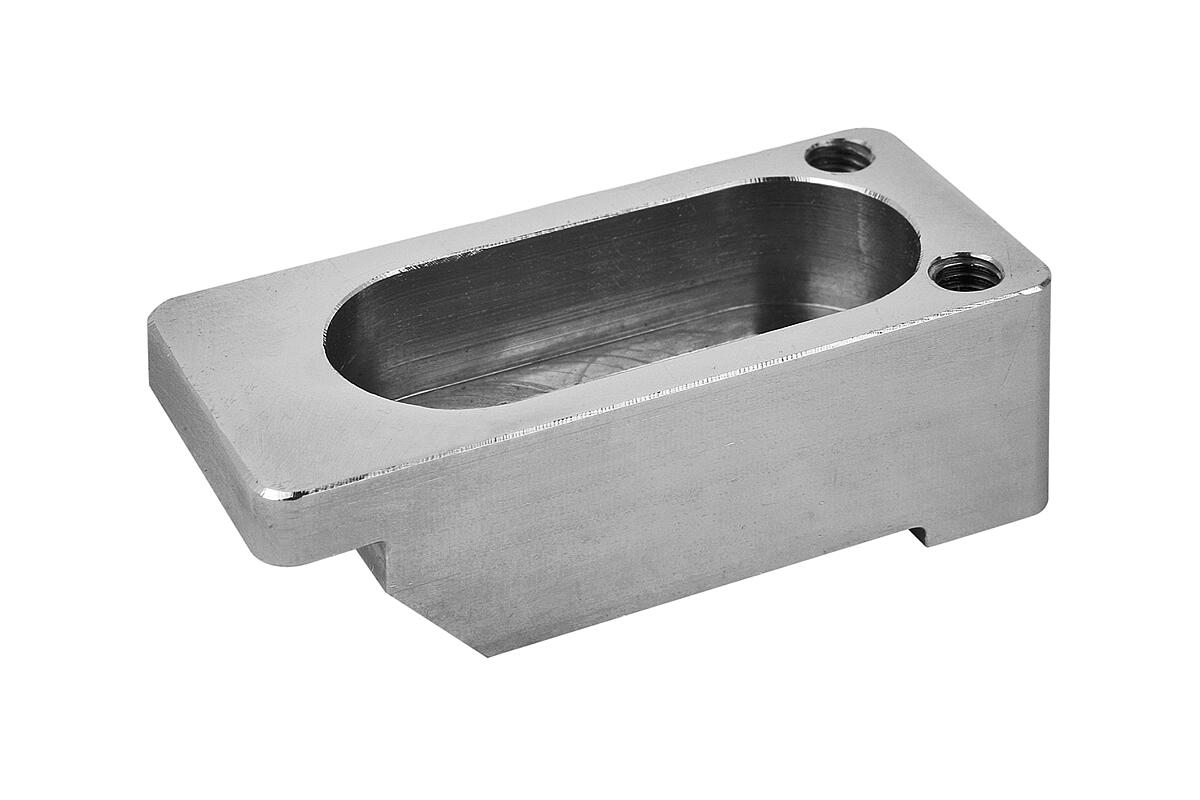

Aufspannpratzen

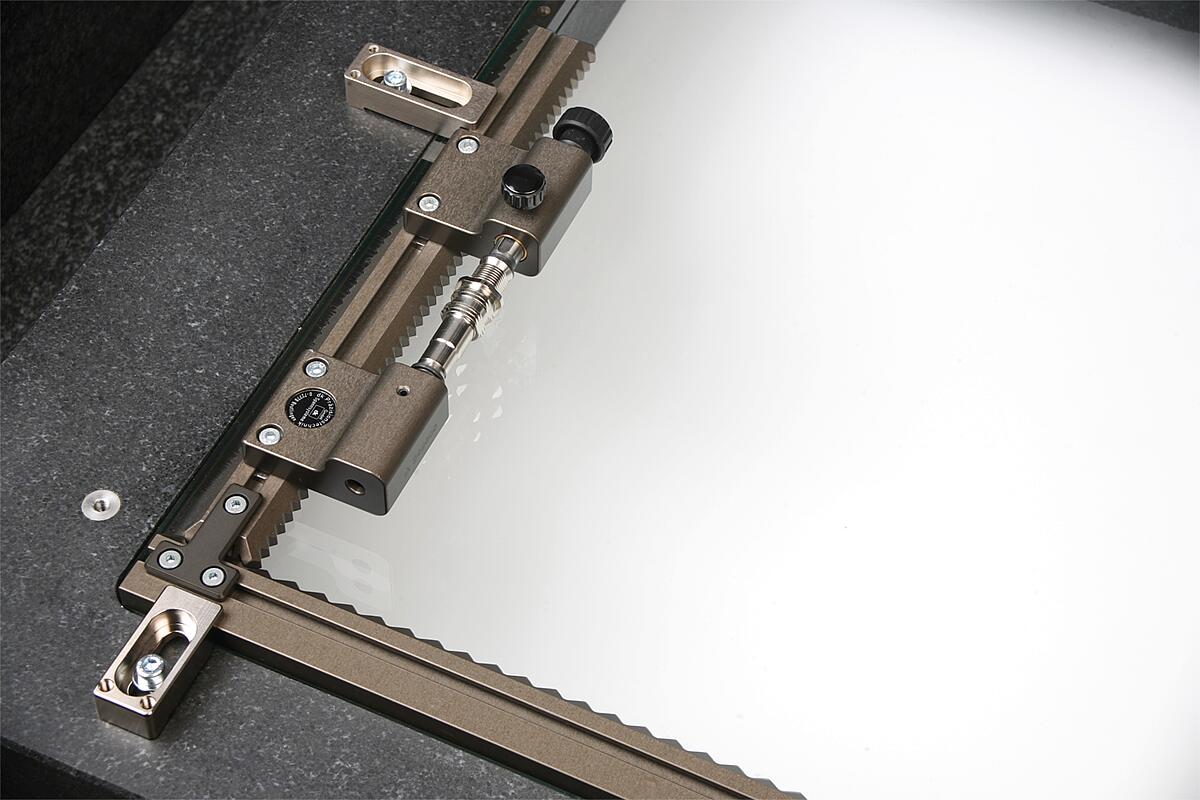

Spannpratze zum Befestigen von Zahnschienen auf Messtischen. Mit Einstellschrauben lässt sich der Höhenversatz der Glasscheiben ausgleichen. Verschiedene Spannpratzenlängen passend für den maschinenseitig vorhandenen Abstand des Messfeldes zu den Aufnahmebohrungen auf dem Messtisch.

Lieferumfang: Mit Befestigungsschrauben. Bei Befestigung über T-Nut muss Nutenstein separat bestellt werden.Nutensteine siehe separate Produktfamilie.

Bestellnummer	L	Bezeichnung	Gewicht	ABS	AUFNMT	Preis (EUR)
DK--262910	34	Aufspannpratzen	0.025	35–55	Ohne Schraube	58,00 €
DK--262914	34	Aufspannpratzen	0.03	35–55	M 4	58,00 €
DK--262915	34	Aufspannpratzen	0.03	35–55	M 5	58,00 €
DK--262916	34	Aufspannpratzen	0.03	35–55	M 6	58,00 €
DK--262918	34	Aufspannpratzen	0.03	35–55	M 8	58,00 €
DK--262920	44	Aufspannpratzen	0.03	35–65	Ohne Schraube	65,00 €
DK--262924	44	Aufspannpratzen	0.035	35–65	M 4	65,00 €
DK--262925	44	Aufspannpratzen	0.035	35–65	M 5	65,00 €
DK--262926	44	Aufspannpratzen	0.035	35–65	M 6	65,00 €
DK--262928	44	Aufspannpratzen	0.035	35–65	M 8	65,00 €
DK--262940	59	Aufspannpratzen	0.05	60-80	Ohne Schraube	73,00 €
DK--262944	59	Aufspannpratzen	0.055	60-80	M 4	73,00 €
DK--262945	59	Aufspannpratzen	0.055	60-80	M 5	73,00 €
DK--262946	59	Aufspannpratzen	0.055	60-80	M 6	73,00 €
DK--262948	59	Aufspannpratzen	0.055	60-80	M 8	73,00 €
DK--262950	109	Aufspannpratzen	0.085	70-110	Ohne Schraube	96,00 €
DK--262954	109	Aufspannpratzen	0.09	70-110	M 4	96,00 €
DK--262955	109	Aufspannpratzen	0.09	70-110	M 5	96,00 €
DK--262956	109	Aufspannpratzen	0.09	70-110	M 6	96,00 €
DK--262958	109	Aufspannpratzen	0.09	70-110	M 8	96,00 €
