Federspanner für horizontale Klemmung

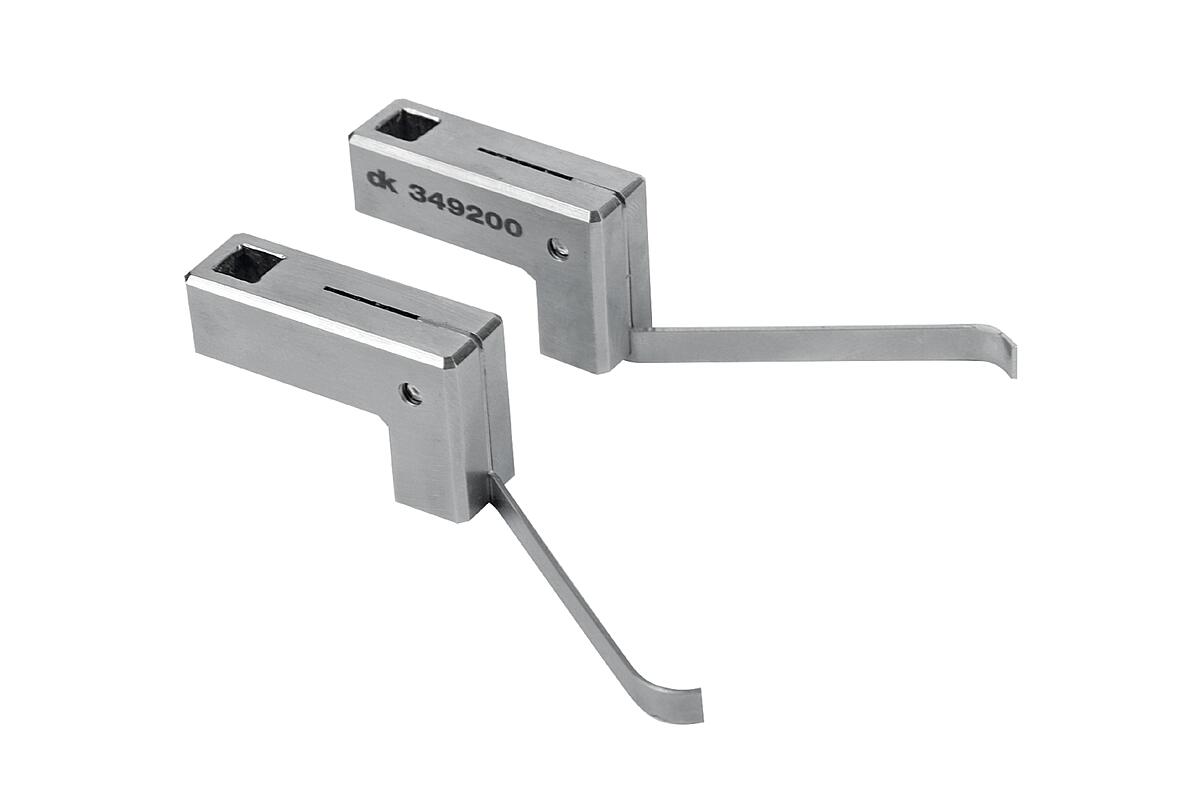

Federspanner für die horizontale Klemmung von Werkstücken an Zahnschienen. Ausführungen mit unterschiedlichen Federlängen und für rechte oder linke Klemmrichtung. Mit der gebogenen Federausführung können kleine Teile in Winkel-ecken gespannt werden. Klemmung durch Verkanten mit Feder­spanneraufnahme (5 mm Vierkant).

Werkstoff: Messing / Edelstahl.

Bestellnummer Bezeichnung Gewicht L1 T L2 AUFN KLEMMR Preis (EUR)
DK--349100 Federspanner für horizontale Klemmung 0.03 60 0.6 34 5 Links 43,00
DK--349150 Federspanner für horizontale Klemmung 0.03 23 0.6 - 5 Links 59,00
DK--349200 Federspanner für horizontale Klemmung 0.03 60 0.6 34 5 Rechts 43,00
DK--349250 Federspanner für horizontale Klemmung 0.03 23 0.6 - 5 Rechts 59,00
DK--349300 Federspanner für horizontale Klemmung 0.032 66 0.6 50 5 Links 43,00
DK--349400 Federspanner für horizontale Klemmung 0.032 66 0.6 50 5 Rechts 43,00

CAD Daten

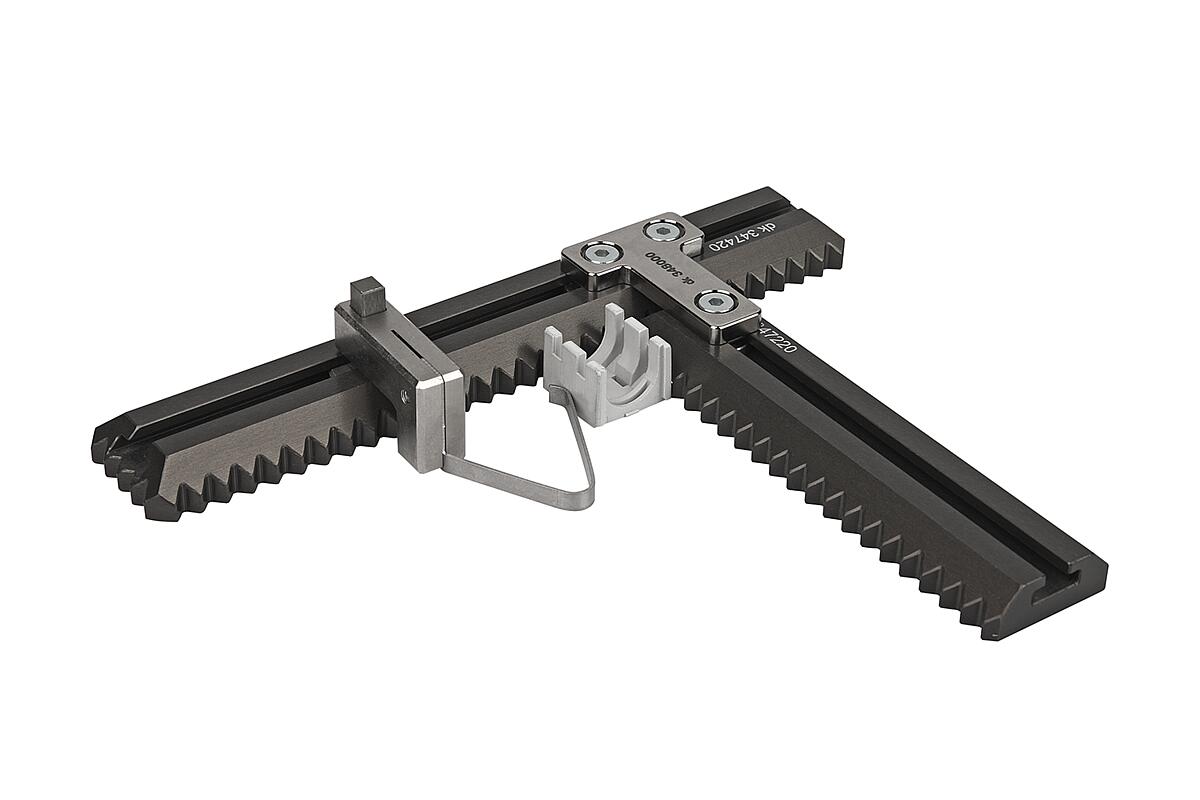

Anwendungsbeispiele
