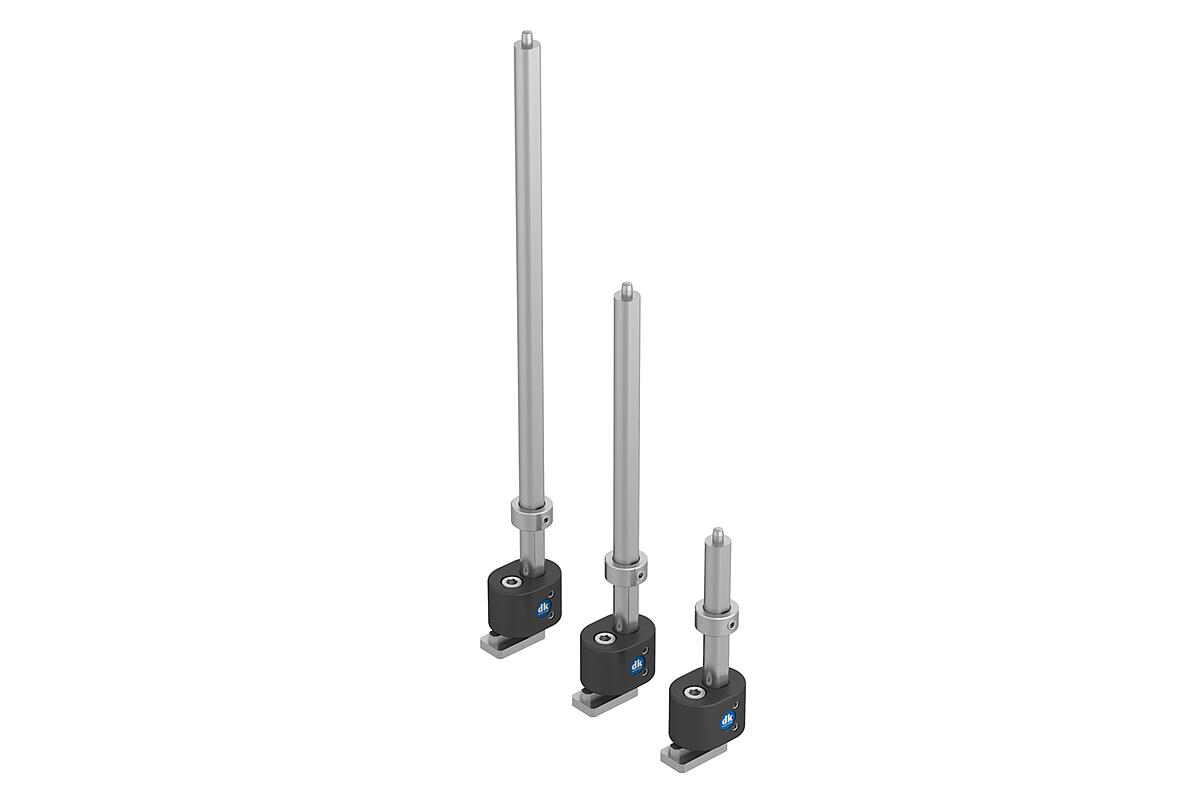

T-Nut 6 Säulen für Auslegerkonstruktion mit Halter

Säule mit Aufnahme und Nutenstein. Abgeflachte Seite zum genauen Ausrichten von Auslegern und Brückenauflagen relativ zu den Nutrichtungen der Grundplatte. Durch Entnahme des Führungsbolzens in der Sohle der Aufnahme sind auch freie Winkelstellungen möglich.

Werkstoff: Aluminium und Edelstahl.

Lieferumfang: Mit Anschlagstift Ø5 mm und verstellbarem Höhenanschlag.

Bestellnummer L Bezeichnung Gewicht SAEUELE Preis (EUR)
DK--288605 100 T-Nut 6 Säulen für Auslegerkonstruktion komplett mit Halter 0.185 12 160,00
DK--288805 150 T-Nut 6 Säulen für Auslegerkonstruktion komplett mit Halter 0.23 12 163,00
DK--288905 200 T-Nut 6 Säulen für Auslegerkonstruktion komplett mit Halter 0.27 12 171,00
DK--289005 250 T-Nut 6 Säulen für Auslegerkonstruktion komplett mit Halter 0.31 12 177,00
DK--289105 300 T-Nut 6 Säulen für Auslegerkonstruktion komplett mit Halter 0.35 12 179,00
DK--288650 25 Säulenaufnahme mit Nutenstein 0.085 119,00

CAD Daten

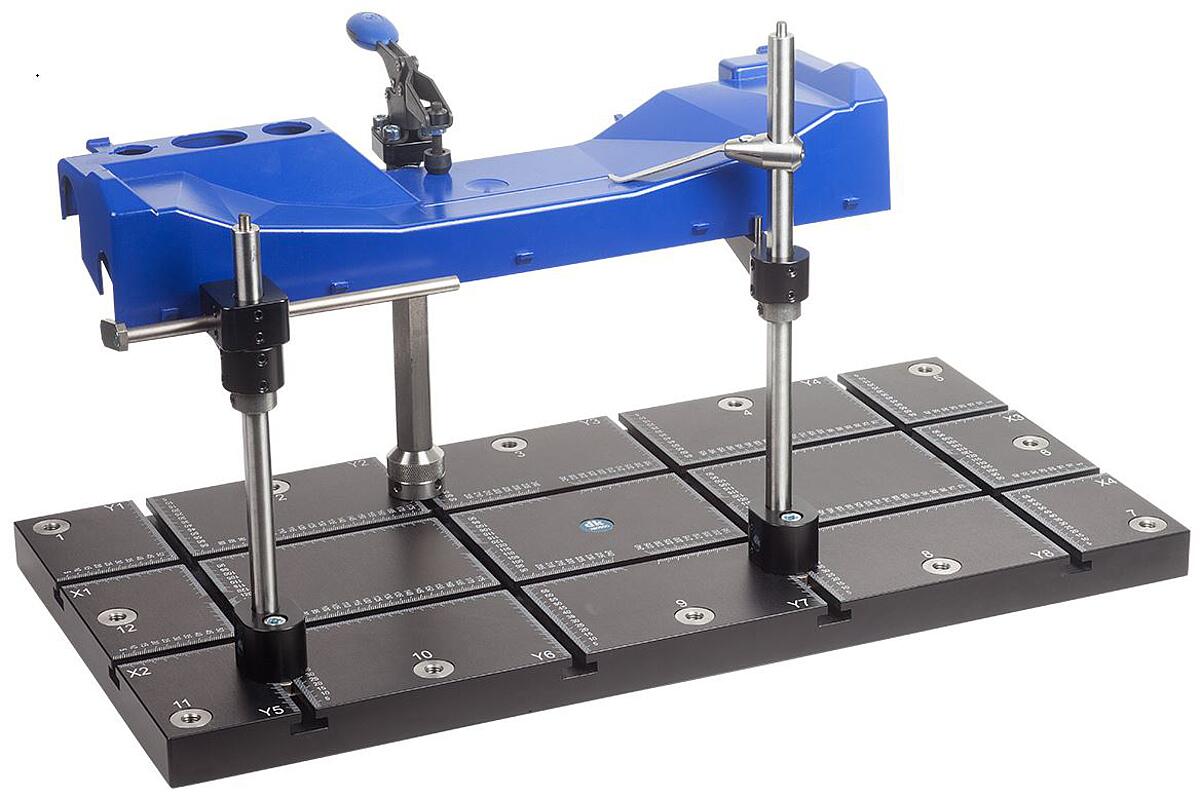

Anwendungsbeispiele
