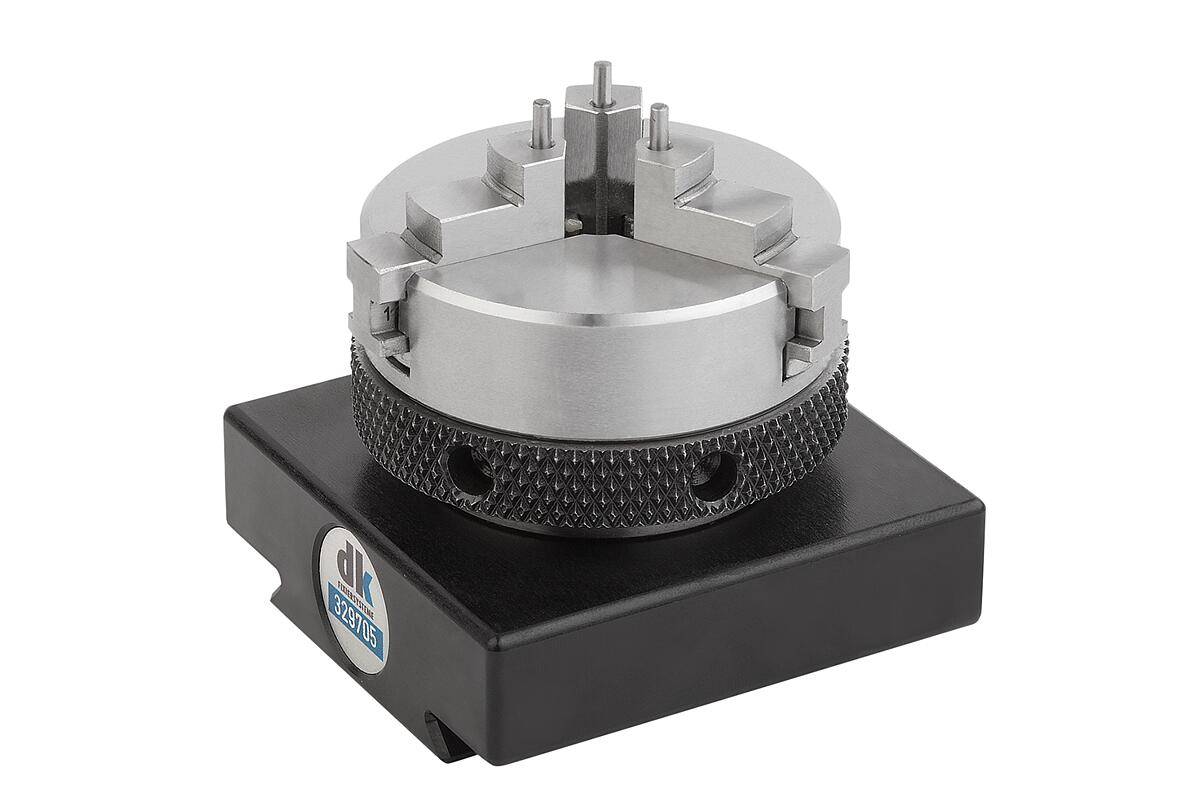

Von Hand bedienbares Dreibacken-Kranzspannfutter mit werkzeuglos umkehrbaren Backen zum Innen- und Außenspannen rotationssymmetrischer Werkstücke. Mit Stiftbohrungen und 2 Sets unterschiedlich hoher Stifte zur erhöhten Fixierung von Teilen, um diese allseitig zugänglich zu machen. Stiftbohrungen Ø 2, Tiefe 7 mm.Genauigkeit Backenfutter ohne weitere Anbauten: Rundlauf < 0,03 mm Planlauf < 0,01 mm Wiederholgenauigkeit < 0,01 mm Mit Schnellwechseladapter SWA39. Alternativ mit Befestigungsbohrungen oder MK2-Aufnahme.
Werkstoff: Stahl und Aluminium mit Hardcoat.
Lieferumfang: Mit Bedienwerkzeug und 2 Sätzen à 3 Stiften mit Länge 12 und 18 mm.
| Bestellnummer | Bezeichnung | Gewicht | H1 | SETKL | SETST | D | H2 | AN | H | Preis (EUR) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DK--329705 | Präzisisions-Dreibackenfutter 50 mm. SWA39 | 0.78 | 51.8 | - | 1 | 50.2 | 47.8 | SWA39 | 55.8 | 713,00 € |
|
| DK--329720 | Präzisisions-Dreibackenfutter 50 mm | 0.6 | 33.5 | 50.2 | 29.5 | 3 x M 4 | 37.5 | 661,00 € |
|
||
| DK--329725 | Präzisisions-Dreibackenfutter 50 mm | 0.83 | 117.5 | 50.2 | 113.5 | MK 2 | 121.5 | 917,00 € |
|
||
| DK--329728 | Präzisisions-Dreibackenfutter 50 mm. SWA5 | 0.65 | 51 | 50.2 | 47 | SWA 5 | 55 | 661,00 € |
|
| Beschreibung | Preis EUR |
||
|---|---|---|---|
 |

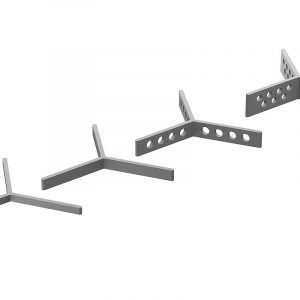

Auflageset als Tiefenanschlag |
48,00 € - 113,00 € | zum Produkt |
 |

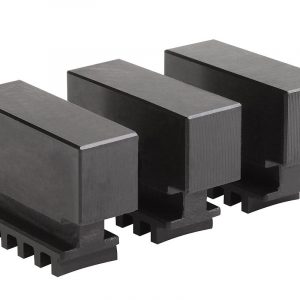

Blockbacken |
192,00 € - 390,00 € | zum Produkt |
