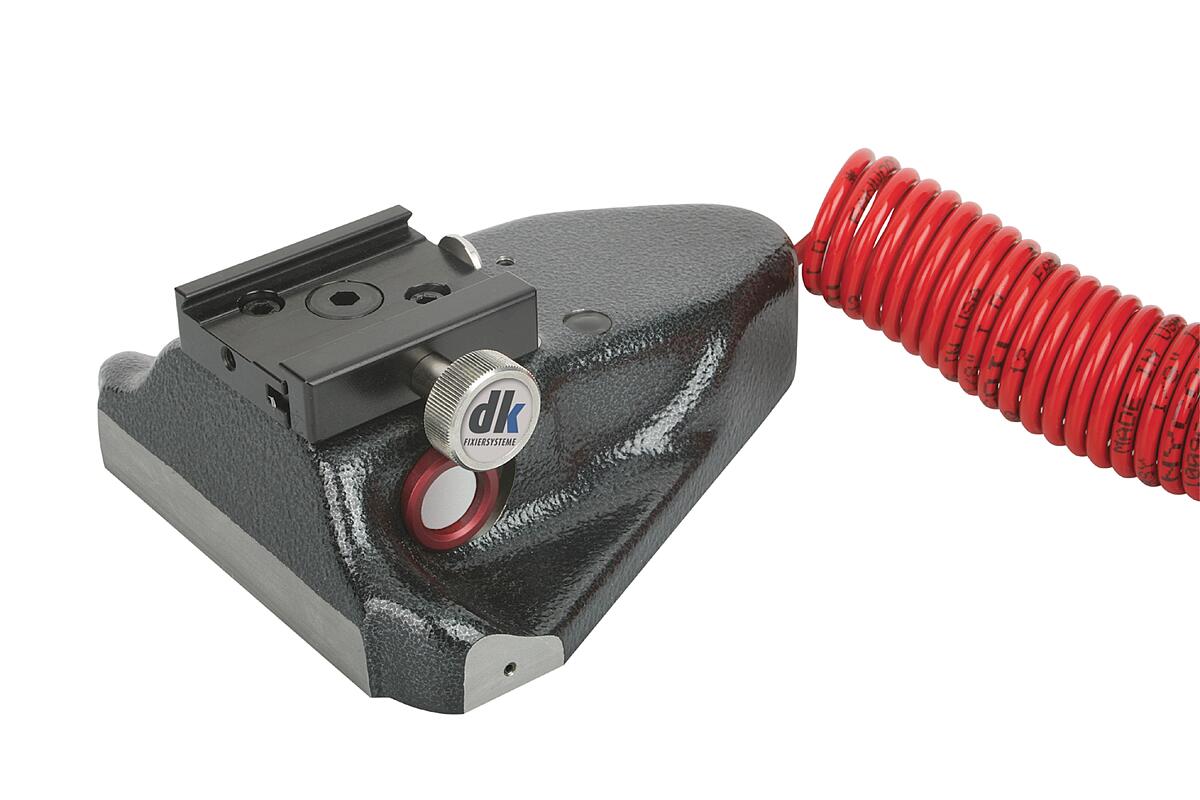

Schnellspannhalter Luftschiebefuß

Der Luftschiebefuß ist die ideale Basisbefestigung auf glatten Unterlagen, bei der Befestigungsmöglichkeiten, wie beispielsweise Aufnahmebohrungen, fehlen. Der Luftschiebefuß gleitet über ein Luftkissen und wird durch Vakuum fixiert. Eine Spannvorrichtung kann damit auf dem Messtisch in jede beliebige Position gebracht werden – ohne Schrauben.Mit der Schnittstelle SWA39 auf der Produktoberseite lassen sich alle Anschlussmodule zum

Schwenken und Fixieren der Mess- und Prüfteile schnell, sicher und problemlos montieren.Basisbefestigung für SWA 39 Modulelemente auf glatten Unterlagen. Leichtes Gleiten mit Luftkissen. Fixieren durch Vakuum. Anschlussmodule mit Schnittstelle SWA39.Maximale Tragkraft ca. 15 kg. Betriebsdruck 4,5 bis 6 bar. Betrieb nur mit öl- und wasserfreier Luft.Mit Anschluss zur Vakuum-Erzeugung in weiteren Elementen, die angeschlossen werden können.

Bestellnummer	L	B	Bezeichnung	Gewicht	B1	L1	SSTELLE	AUSF	H	Preis (EUR)
DK--270200	60	54	Luftschiebefuß Airbase	3.03	145	157	SWA39	Mit ext. Vakuumanschluss	56.5	3.168,00 €

Schnellspannhalter Luftschiebefuß

CAD Daten

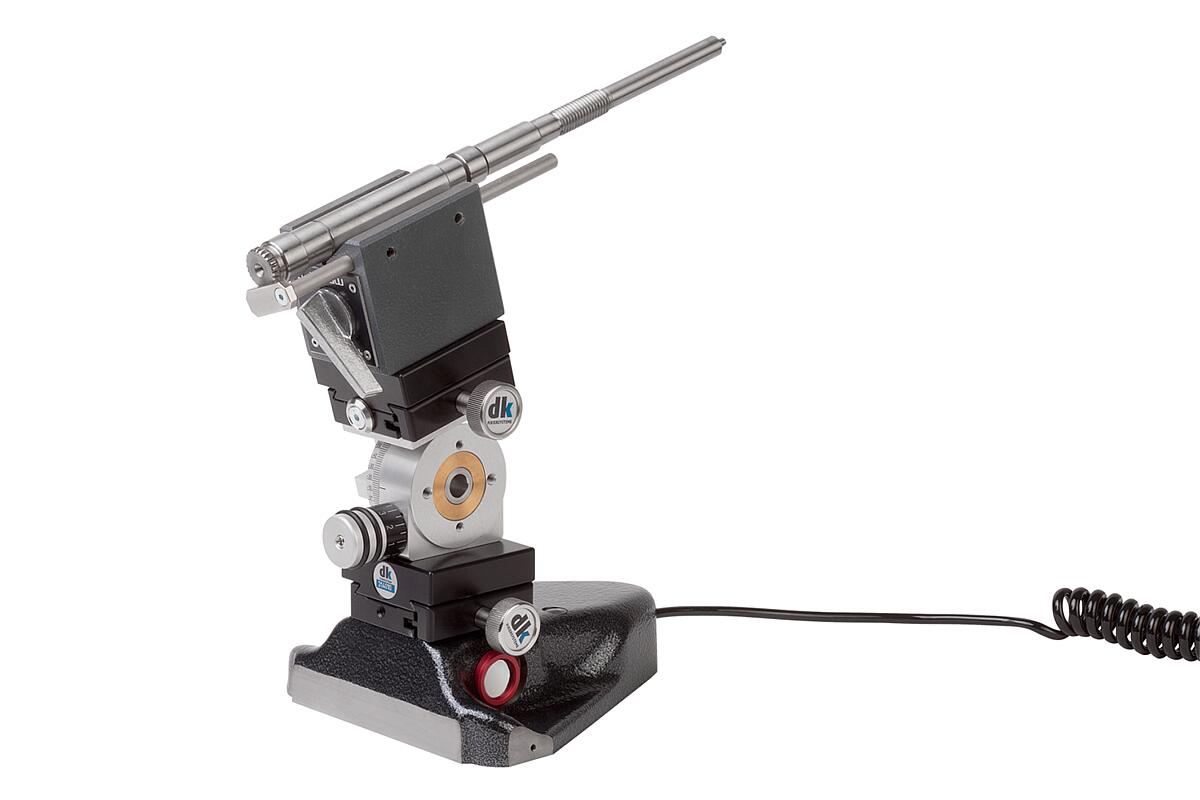

Anwendungsbeispiele
