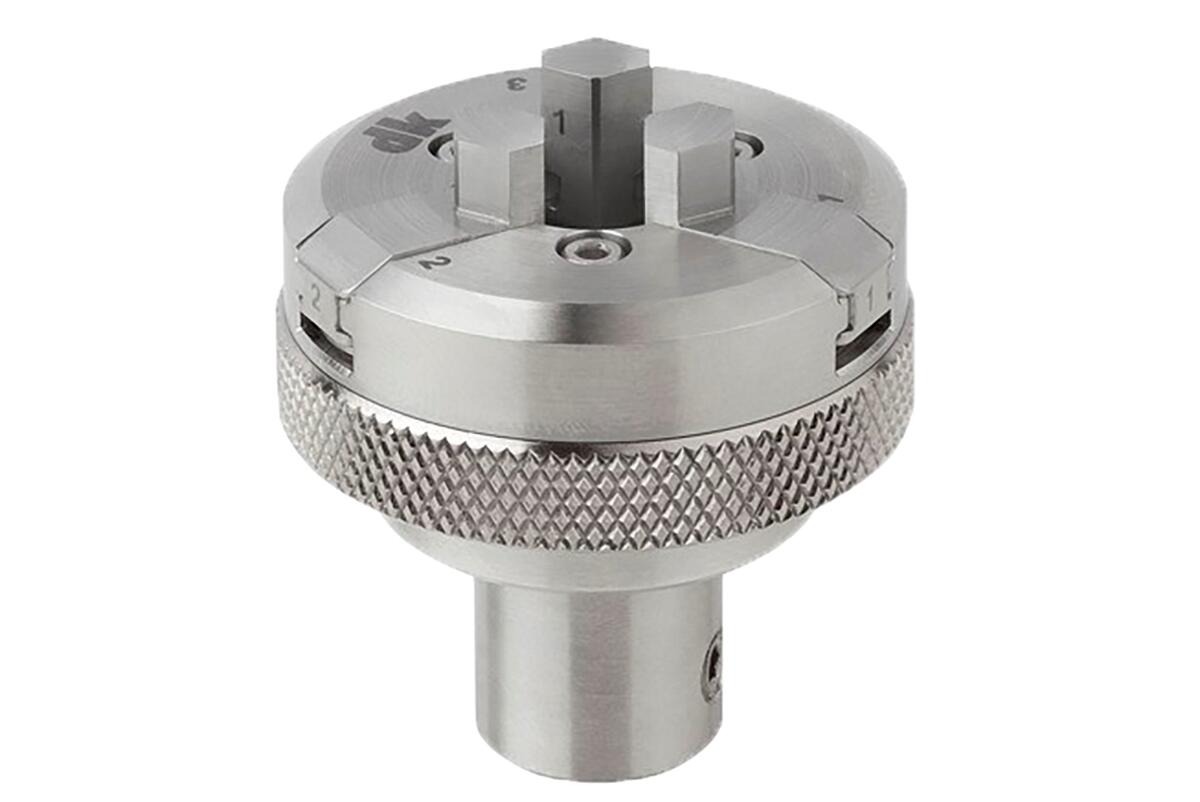

Präzisions-Dreibackenfutter 34mm

Von Hand bedienbares Dreibacken-Kranzspannfutter mit werkzeuglos umkehrbaren Backen zum Innen- und Außenspannen rotationssymmetrischer Werkstücke. Genauigkeit Backenfutter ohne weitere Anbauten: Rundlauf < 0,03 mm Planlauf < 0,01 mm Wiederholgenauigkeit < 0,01 mm Mit Schnellwechseladapter SWA39. Alternativ mit Schnellwechseladapter SWA5, der gleichzeitig auch über dessen Außendurchmesser (14 mm) gespannt werden kann.

Werkstoff: komplett aus Edelstahl.

Bestellnummer Bezeichnung Gewicht AUSF D AN D1 H Preis (EUR)
DK--329000 Präzisions-Dreibackenfutter 34 mm. SWA39 0.31 Mit Umkehrbacken 34 SWA39 35 72.7 1.061,00
DK--329010 Präzisions-Dreibackenfutter 34 mm. SWA5 0.13 Mit Umkehrbacken 34 SWA 5 35 38.7 1.004,00
DK--329030 Präzisions-Dreibackenfutter 34 mm 0.15 Mit Umkehrbacken 34 3x M2 auf Ø 16.5 35 18.7 911,00

CAD Daten


Anwendungsbeispiele
