SPEZIALFIX

Kundenspezifische Spannvorrichtungen

» Wirtschaftliche Lösungen durch Nutzung von Komponenten der dk-Standardprogramme

» Messtische für mobile Messgeräte zur direkten Aufnahme von Prüfteilen über Standard- und Sonderfixierelemente

» Steigerung der OEE durch Automatisierung mittels Linear- und Robotertechnik

» Wir entwickeln, konstruieren und fertigen Sonderspannvorrichtungen nach Ihren Wünschen

» Prüf- und Messvorrichtungen, Befundungsplätze, Kontroll- und Prüflehren

» Einfache bis komplexe Mehrfachspannvorrichtungen mit mechanischen, pneumatischen, elektromechanischen oder kombinierten Fixier-, Spann- und Handlingkomponenten

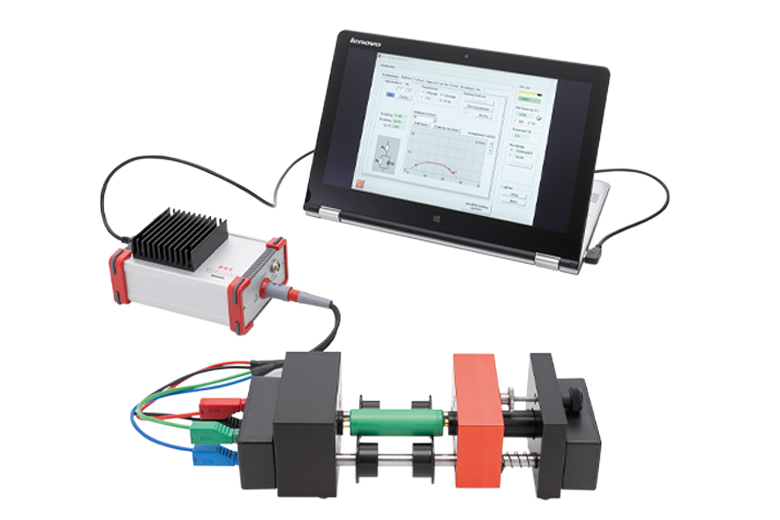

Aufspannung und Messgeräteanschluss für Batterien

Konstruiert für 1-Hand-Bedienung
Fehlbedienungssicher durch Farbcodierung: rot eloxierte Backe bei Pluspol
Federbeaufschlagte Vorrichtung für sicheren elektrischen Kontakt
Abgesetzte Auflagen werkzeuglos einstellbare für unterschiedliche Batteriedurchmesser, damit diese zentrisch an den Polen liegen
Hub und Klemmkraft werkzeuglos voreinstellbar
Verdeckte und geschützte Kabelführung in den Führungssäulen
Komplette Neuentwicklung nach Kundenanforderungen

Mehrfachaufspannung für Fräs-, Dreh- und Stanzteile

Mehrfachvorrichtung für beliebig viele Teile als Kombination von Standardmodulen auf Sonderplatten oder -rahmen
Feste und bewegliche Backe getrennt positionierbar für große Spannweite
Backen horizontal oder vertikal montierbar
Wechselbare Aufsatzbacken aus dem Modulprogramm oder als Sonderanfertigung für teilespezifische Fixierung
An der beweglichen Backe sind Kraft, Kraftrichtung und Hub stufenlos einstellbar, limitierbar und reproduzierbar
Für optische und taktile Messmaschine

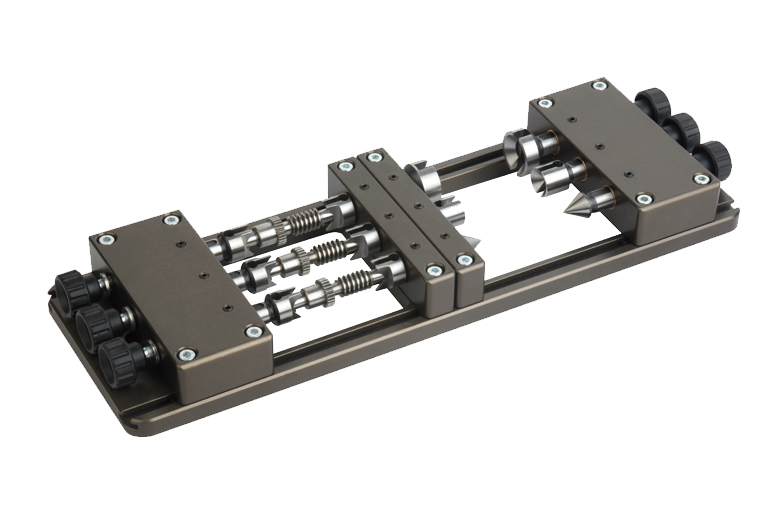

Mehrfachaufspannung für Drehteile

6-fach-Reitstock für Drehteile
Klemmung mittels federbeaufschlagten abgesetzten Hohlspitzen aus dem Programm Schienenfix
Montiert auf Schnellwechselpalette zur Bestückung außerhalb der Messmaschine
Für optische Messmaschine

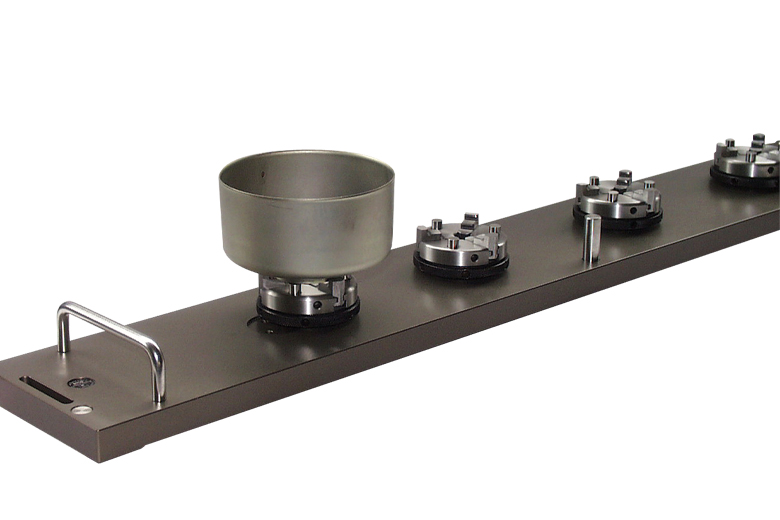

Mehrfachaufspannung für runde Tiefziehteile

4-fach-Palettenkonstruktion; leichtes Handling durch geringes Gewicht und Griffe
Positionierung in Z-Achse mittels auswechselbaren Stiften
Zentrische Fixierung mittels 3-Backen-Handspannfutter aus dem Standardprogramm
Montiert auf Schnellwechselpalette zur Bestückung außerhalb der Messmaschine
Für taktile Messmaschine

Vakuum-Mehrfachaufspannvorrichtung

12-fach Aufspannung für scheibenförmige Keramik-Prüfkörper
Jeder Aufspannplatz ist einzeln schaltbar
Maximale Bestückung bei gegebenem Messvolumen
Für taktile Messmaschine

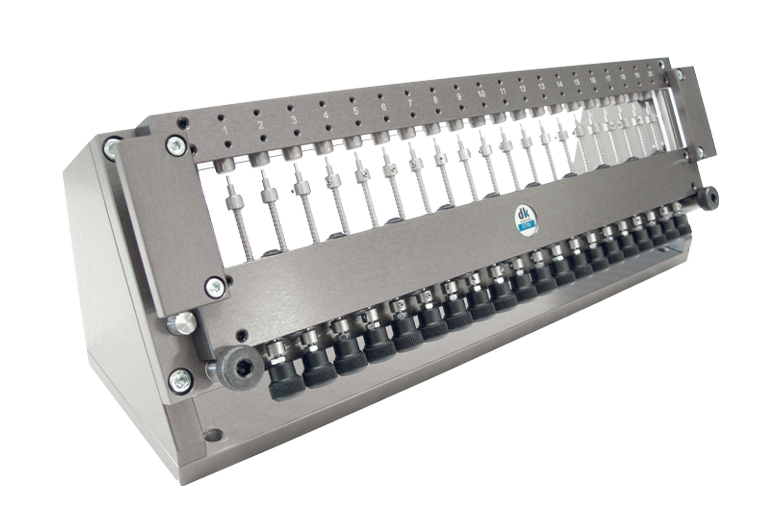

Mehrfachaufspannung für optisches Messen

20-fach Spannvorrichtung für kleine Kunststoffteile aus der Medizintechnik
Mit Einlegehilfe
Einzelklemmungen
Für optisches Messgerät

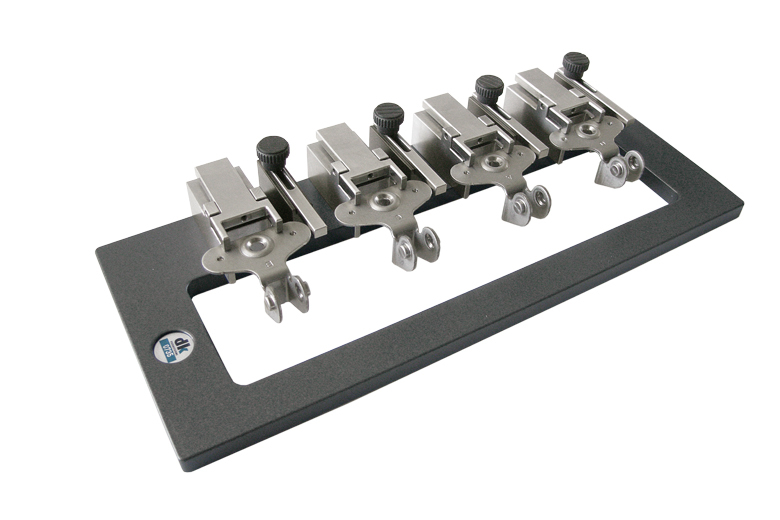

Mehrfachaufspannung für optisches und taktiles Messen

4-fach Spannvorrichtung für Blechteile
Einzelklemmungen
Für Multisensormessgerät

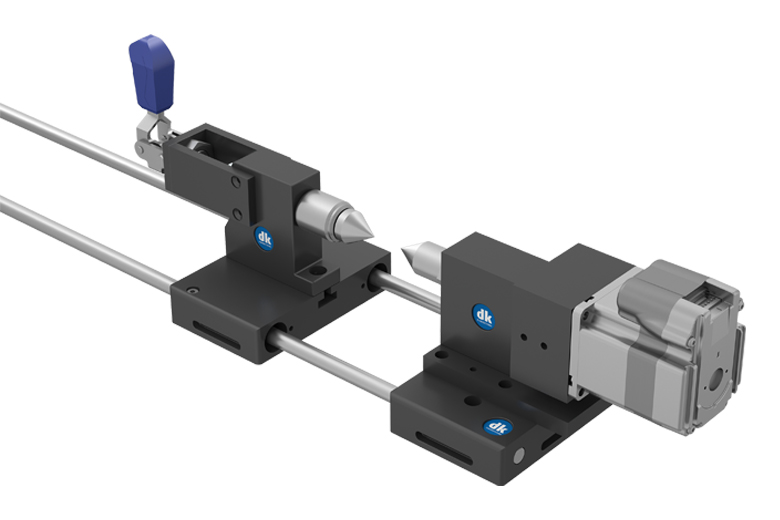

Reitstock-Konfiguration motorisch angetrieben

Reitstock mit beweglicher Spitze zur Fixierung
Zur Prüfung von Teilen über den gesamten Umfang oder in steuerbaren Drehpositionen
Für Maß- und Oberflächenprüfungen

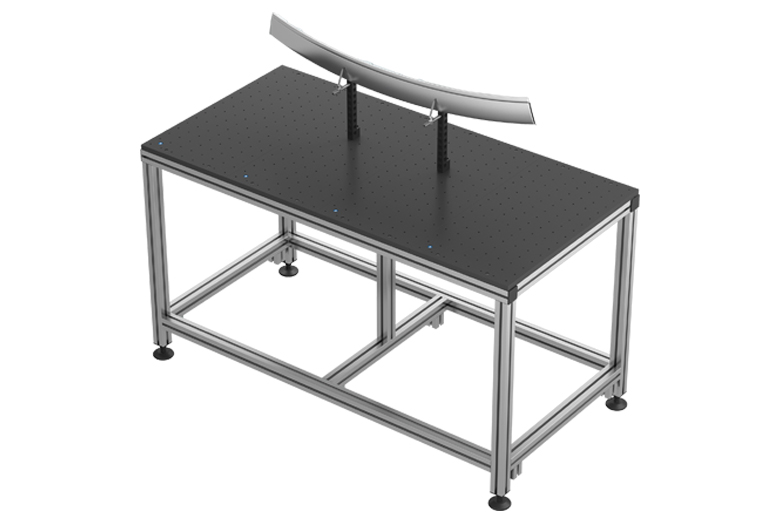

Messtische für mobile Messgeräte zur direkten Aufnahme von Fixiersystemen

Für KMG-, Weißlicht-, Laser- und Kombisysteme
Systemplatten zur direkten Aufnahme von Spannsystemen:
> Beispielsweise Bohrplatte für den Einsatz des Programmes SPANNFIX ECO
> kundenspezifische Rasterbohrungen, wahlweise mit oder ohne Gewindebuchsen
Größe des Tisches und Auslegung des Gestells kunden-, teile- und prozessspezifisch
Material: Platte Aluminium hartbeschichtet auf stabilem Gestell aus Aluprofilen
Gestell mit fester Höhe, fix-variabel einstellbar oder stufenlos höhenverstellbar
Bodenunebenheitenausgleich durch Nivellierfüße
Mobilität durch Unterfahrbarkeit mittels Hubwagen, inkl. Positionierhilfen für die Gabeln
Adapterplatten für Messgeräte lieferbar und frei positionierbar Standardhöhe 900 mm Standardtiefe 800 Standardbreiten 800, 1200, 1600 und 2.000 mm
Jegliche teile- und prozessspezifische Sonderausführung möglich
Unterbauschränke als Schubladen- oder Drehtürenschrank in vielen Ausführungen optional erhältlich

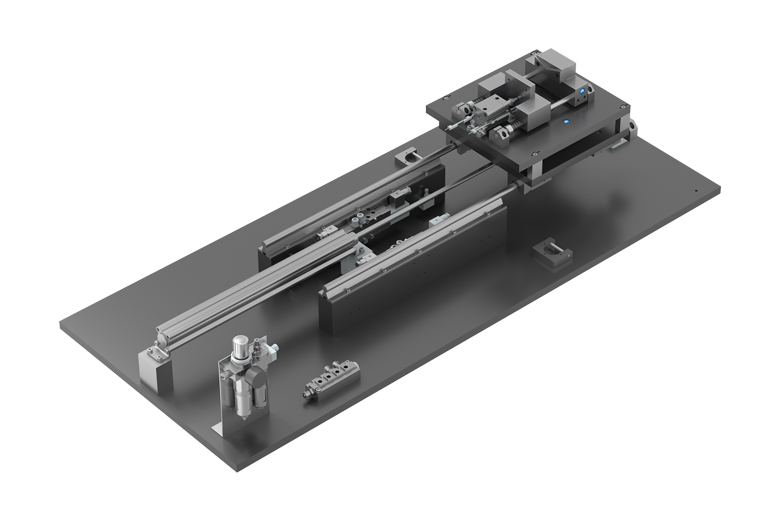

Automatisierung: Rüst- und Beladesysteme mit Linear- oder Robotertechnik

Prozessspezifische Systeme zur Verlagerung der Rüstvorgänge außerhalb der Messmaschine
Automatische Bestückung der Messmaschine direkt mit einzelnen Prüfteilen oder mit Aufspannplatten, welche bereits mit mehreren Prüfteilen bestückt sind
Deutliche Verringerung unproduktiver Zeiten am kostenintensiven Messgerät und dadurch Steigerung der OEE
Möglichkeiten:
– einfache manuelle Systeme für die lagedefinierte Positionierung der palettierten Prüflinge
– effiziente und kompakte Linearsysteme aus Industrie-Standardmodulen
– flexible und hochfunktionelle Roboteranlagen, die nicht applikationsgebunden sind
Palettenbahnhof vor dem eigentlichen Beladesystem für rationelle Prozesse bei hohem Durchsatz; modular aufgebaut, manueller oder automatischer Transport, maßlich ausgelegt auf das Messgerät
Integrierte Teile-Spannvorrichtungen aus den dk-Standardprogrammen oder als Sonderanfertigung
